Détails sur le produit:
Conditions de paiement et expédition:
|
Personnalisé: | - Oui, oui. | Service OEM: | - Oui, oui. |
---|---|---|---|
Le stock: | - Oui, oui. | La structure: | Double colonne |
Utilisation: | Machine de test électronique universelle à commande informatique | charge de force maximale: | 100KN |
Surligner: | machine d'essai de tension universelle,Machine d'essai à la traction universelle |

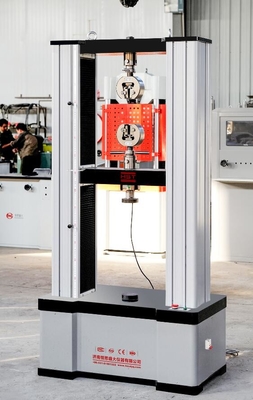

100 KN 10 TON Machine électronique de test universelle à commande informatique, machine de mesure universelle
1.Application:
Il est applicable à une large gamme de matériaux pour les tests de tension, de compression, de pliage, de cisaillement et de cycle bas.
Il est largement utilisé dans les industries correspondantes, la recherche et le développement, les instituts de test et les centres de formation, etc.
2.Norme:
ASTM, ISO, DIN, GB et autres normes internationales.
3Paramètres techniques principaux:
Modèle | WDW-100 | Le WDW-100E |
Max. Chargement | 100 CN | |
La structure |
Modèle de plancher à quatre colonnes (Le haut est la traction et le bas est la compression) |
|
Méthode de contrôle | Contrôle automatique par ordinateur | |
Précision de charge | 1e classe | 0.5 Classe |
Portée de charge |
2% à 100% FS Pour les appareils à commande numérique |
00,2% à 100% FS 0,20KN à 100KN |
Moteur |
Taïwan TECO Servo moteur à courant alternatif |
Panasonic Motor, qui est une marque de véhicules à moteur Fabriqué au Japon |
Capteur |
Capteur de charge de haute précision, Fabriqué en Chine |
Le capteur d'importation, Fabriqué aux USA |
Résolution | 1/300000 | |
Dimension de mesure de déformation | 2% à 100% | |
Indication de la précision de Déformation |
≤ ± 0,5% | |
Indiquant une erreur relative | ≤ ± 1% | |
Résolution sur le déplacement | 0.04um | |
Ajustement de la portée de commande Taux de charge |
00,005 à 5% FS/S | |
Régulation de la précision de la régulation Taux de charge |
Lorsque le débit est < 0,05% FS/s, la précision est inférieure ou égale à ± 2% de la valeur de réglage; Lorsque la vitesse est ≥ 0,005% FS/s, la précision est inférieure à ± 1% de la valeur de réglage. |
|
Portée de l'adaptation Taux de déformation |
0.005 à 5%FN/S | |
Précision du taux de déformation |
vitesse d'essai < 0,05% FN/s, dans la fourchette ± 2% de la valeur prédéfinie, Vitesse d'essai ≥ 0,05%FN/s, dans les limites de ±0,5% de la valeur prédéfinie. |
|
Région de réglage Taux de déplacement |
00,05 à 500 mm/min (peut être personnalisé) | |
Précision de contrôle Taux de déplacement |
Lorsque la vitesse est inférieure à 0,5 mm/min, dans un rayon de ± 1% de la valeur de réglage; Lorsque le débit est ≥ 0,5 mm/min, dans un rayon de ± 0,5% de la valeur de réglage. |
|
Portée de la charge constante Déformation et déplacement Contrôle |
00,5% à 100% FS | |
Précision de la charge constante Contrôle |
une valeur prédéfinie ≥ 10%FN, dans la fourchette ± 0,1% de la valeur prédéfinie; valeur prédéfinie < 10%FN, dans les ± 1% de la valeur prédéfinie. |
|
Espace de traction | 700 mm (peut être personnalisé) | |
Espace de compression | 700 mm (peut être personnalisé) | |
Des espaces efficaces | 550 mm (peut être personnalisé) | |
Configuration de la cellule de charge |
Un PC (charge maximale), plus de cellules de charge peuvent être ajoutés selon les exigences du client. |
|
Étendre la configuration |
Extensomètre de déformation de grande taille, haut ou bas chambre d'essai à température, four à haute température. |
|
Énergie | AC 220V ± 10%, 50Hz (peut être personnalisé) | |
Poignées | Le manuelLa position de l'appareil doit être indiquée sur le tableau de bord de l'appareil. | |
Dimension | 1000*550*2076 mm | |
Le poids | 850 kg |
4Caractéristique principale de l'unité:
4.1 Adopter la structure du sol, Haute rigidité, basse résistance à la traction, haute résistance à la compression, haute résistance à la traction,
Le faisceau est un pas en moins de levage.
4.2 Adoption d'un entraînement à vis à bille, réaliser une transmission sans dégagement, s'assurer du contrôle de précision de
la force d'essai et la vitesse de déformation.
4.3 La plaque de protection avec mécanisme de limite utilisée pour contrôler la portée de déplacement du faisceau, afin d'éviter
le capteur endommagé en raison de la distance de déplacement est trop grande.
4.4 La table, les poutres mobiles sont constituées de tôles d'acier d'usinage de précision de haute qualité, non seulement
réduire les vibrations générées par la fracture de l'échantillon, mais aussi améliorer la rigidité.
4.5 Trois colonnes d'orientation obligatoire, améliorent considérablement la rigidité de l'unité principale, afin d'améliorer encore
assurer la répétabilité des mesures.
4.6 Adopter une installation de poignée de type boulon, pour faciliter le remplacement de la poignée.
4.7 Adopter un servo-conducteur et un servo-moteur à courant alternatif, avec des performances stables, plus fiables.
dispositif de protection contre les surtensions, les surtensions, les surtensions, les surtensions.
5Fonction du logiciel:
5.1 Fonction définie: selon les différents types d'utilisateurs, les différentes propriétés des matériaux,
Des normes d'essai, des langues différentes, des réglages flexibles du programme d'essai pour répondre aux exigences de l'essai.
5.2 Fonction d'entrée: paramètres d'entrée de l'échantillon avant l'essai, vous pouvez introduire un seul échantillon
paramètre, vous pouvez également batch paramètres d'entrée de l'échantillon, vous pouvez modifier les paramètres de l'échantillon
avant l'essai, les paramètres de l'échantillon peuvent être modifiés après l'essai, pour satisfaire pleinement votre
les habitudes de fonctionnement.
5.3 Fonctions de requête de traitement des données: fonction de requête de données entièrement équipée, fonction d'impression, fonction d'exportation
fonction pour assurer l'exactitude des données d'essai, la fiabilité, l'exécution réelle et refléter la nature
et les caractéristiques des données d'essai du matériau.
5.4 Fonction d'analyse de courbe: toutes les propriétés du matériau peuvent être reflétées par la courbe de données, de sorte que la
Une fonction d'analyse de courbe de données puissante peut vous aider à mieux maîtriser et comprendre les
les propriétés de test du matériau, qui est votre meilleur assistant pour analyser le matériau.
6. Fonctionnalité du logiciel:
6.1 Dégagement automatique à zéro: lorsque l'essai commence, le système dégagement automatique à zéro.
6.2 Étalonnage automatique: le système peut réaliser automatiquement la précision de la valeur d'étalonnage.
6.3 Retour automatique: à l'issue de l'essai, le faisceau croisé retourne automatiquement à sa position de départ.
6.4 Changement automatique de vitesse (lors du choix de l'essai de classification des vitesses): en fonction de la taille de la charge automatiquement
passer à la plage appropriée, afin d'assurer l'exactitude des données d'essai.
6.5 Changement automatique de la vitesse: la vitesse de déplacement du faisceau peut changer automatiquement pendant le processus d'essai.
Selon le programme préréglé, peut également modifier manuellement.
6.6 Économie automatique: en adoptant la méthode de gestion de la base de données, les données d'essai et la courbe sont automatiquement
enregistré après l'essai.
6.7 Calcul automatique: lors de l'essai final, calcul automatique du module d'élasticité, de la résistance au rendement et de la résistance à la corrosion
Pourcentage de contraintes d'allongement, etc. (méthode d'essai différente, date d'analyse différente), peut être automatique
Les résultats de l'analyse peuvent être corrigés artificiellement, améliorer la précision de l'analyse.
6.8 Mode d'affichage: affichage dynamique des données et des courbes avec le processus d'essai.
6.9 Comparaison des résultats: des courbes d'essai multiples peuvent utiliser des superpositions de couleurs différentes, être reproduites, agrandie,
présentant une comparaison d'un ensemble d'échantillons.
6.10 Choix de courbe: peut choisir la contrainte, le déplacement de force, le temps de force, le temps de déplacement,
et d'autres courbes à afficher et à imprimer; peut basculer à tout moment pour observer, zoomer et zoomer,
le mouvement horizontal ou vertical, l'échantillonnage à grande vitesse en temps réel.
6.11 Norme d'essai: intégrée à une quarantaine de normes nationales ou de méthodes d'essai, elle peut répondre aux exigences
divers besoins de test des clients.
6.12 Rapport d'essai: selon le format requis par l'utilisateur pour compiler des rapports et peut imprimer des données en vrac.
6.13 Protection des limites: avec fonction de protection des limites à deux niveaux mécanique et programmable.
6.14 Protection contre les surcharges: arrêt automatique lorsque la charge dépasse la plage maximale de 3-5%.
6.15 Autres protections: en cas de surcharge, de surcourant, de surtension, de déplacement du haut et du bas
fonction de protection contre les limites et l'arrêt d'urgence.
