Détails sur le produit:
Conditions de paiement et expédition:
|
X course d'axe des ordonnées: | 300mm x 200mm | Taille de partie supérieure du comptoir en métal: | 450mm x 350mm |
---|---|---|---|
Taille en verre de partie supérieure du comptoir: | 330 x 230mm | Essai avant la livraison: | Oui |
Service à la clientèle après-vente: | Oui | Nom du produit: | instrument de mesure automatique d'image |
Surligner: | matériel d'essai optique,Instruments de mesure optiques |

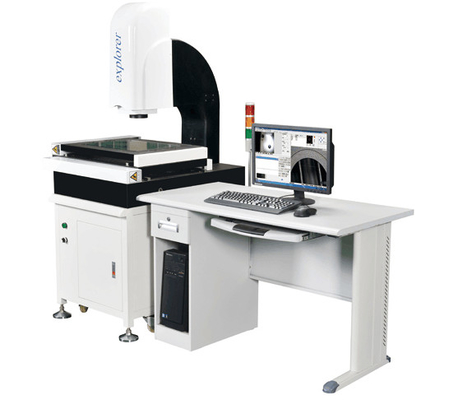

Petit instrument de mesure automatique d'image de Digital, machine de mesure optique
Le petit instrument de mesure automatique est un appareil de mesure rentable indépendamment développé par notre société, qui peut réaliser la mesure à haute efficacité et précise des objets de large volume ; il convient à la détection et au contrôle de qualité des pièces de précision. Dans les machines, l'électronique, le matériel, les plastiques et d'autres industries ont été très utilisés.
Caractéristiques :
1. Mesure automatique à haute précision, contrôle de quatre-axe de commande numérique par ordinateur.
2. Machine à haute précision et de haute résistance : base de marbre/colonne/établi de 00 classes avec la haute précision et la bonne stabilité.
guide linéaire importé gyroscopique de la précision 3.XYZ/système de meulage importé d'entraînement de vis de boule de catégorie, longue durée et bonne stabilité.
4. Règle discordante 0.5um de haute précision.
lentille optique du bourdonnement 5.WM automatique pour la mesure complètement automatique sans correction de bourdonnement.
6. Caméra CCD de SONY de Japonais de HD, écran de haute qualité de mesure.
7. La mesure automatique de foyer, planéité optique de mesure de taille, peut être installée avec la sonde de contact BRITANNIQUE de RENISHAW.
8. source lumineuse extérieure de huit-zone contrôlée par le programme de trois-anneau, source lumineuse de découpe de LED, source lumineuse coaxiale. Différentes couleurs sont ajoutées à différents produits.
9. Elle est équipée d'une manette pour l'opération facile à n'importe quelle position.
10. Combinez le logiciel de la mesure 3D développé par la fonction importée de logiciel pour améliorer la résolution de frontière.
Spécifications :
Caractéristiques | DH-3020A | |
Établi | X course d'axe des ordonnées | 300MM*200MM |
Course d'axe de Z | L'espace efficace 245mm, course de focalisation 200mm, distance de fonctionnement 95mm | |
Taille de partie supérieure du comptoir en métal | 450MM*350MM | |
Taille en verre de partie supérieure du comptoir | 330MM*230MM | |
Type de transmission | Guide linéaire de précision importé par axe de X/Y/Z et vis de meulage importée de boule de catégorie | |
Système servo de mesure d'entraînement | Résolution optique de règle : Axe 0.0005MM (0.5UM) de X/Y/Z | |
exactitude de mesure : Répétabilité ≤3UM+L/200 : ≤3UM+L/200 | ||
Moteur servo gyroscopique de haute performance de X/Y/Z Taïwan, double système de contrôle de boucle bloquée | ||
Système de représentation | Caméra : Le Japon SONY 1/3 rapport optique 30-230X de caméra CCD de ′ de ′ | |
Zoom automatique : Zoom de NAV HD//rapport optique continu 0.7-4.5X | ||
Quand la lentille 0.5X objective facultative est disponible, tout le rapport optique est 15-115X. | ||
Quand l'objectif 2X est facultatif, tout le rapport optique est 60-460X | ||
Système de source lumineuse | Source lumineuse extérieure et source lumineuse de lumière froide de la source LED de transmission, longue durée et éclat réglable | |
Dimensions d'instrument (L*W*H) | 700MM*850MM*1650MM | |
Poids d'instrument (kilogrammes) | 330KG |
