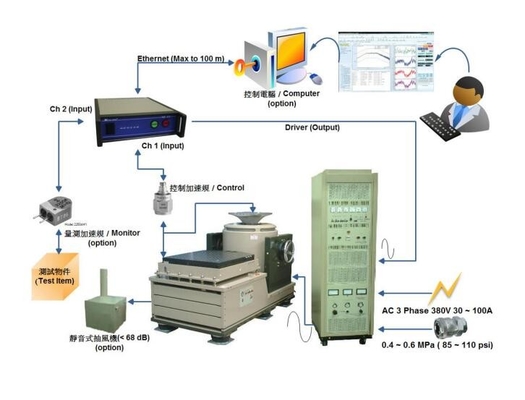

Tableau de vibration de refroidissement à l'air/équipement essai électriques de vibration

Tableau de vibration/équipement d'essai/système électriques, appareil de contrôle de vibration/machine/instrument

Ed-dispositif trembleur

• Marque : DahoMeter
• Modèle : DH-EM-3000
• Freq. Gamme : D.C.~ 2 500 hertz
• Freq naturel. : 2 000 hertz de ± 10%
• Force maximale de sinus : kgF 3 000
• Force maximale de choc : kgF 6 000
• CRNA maximum. : 75g (sans charge utile d'essai)
• DISP maximum. : 51 millimètres
• Diamètre d'armature : 450 millimètres
• Poids d'armature : 40kg
• Matériel d'armature : Magnésium
• Fabrication d'armature : Moulage
• Trous de montage d'armature : M12-ISO
• Charge utile maximum : 500 kilogrammes
• Vitesse maximum : 2 m/S
• Méthode de refroidissement : Refroidissement à l'air
• Temp travaillant. Gamme : 0 | 45℃/conseillent dans le ℃ du ± 2 de droite
• Poids de dispositif trembleur : environ 6 500 kilogrammes
• Structure de soutènement tridimensionnelle, grande réponse dans toute la plage de fréquence
• Moment excentrique élevé, conception de bas-interférence
• Conception de refroidissement d'atomisation de brevet
• conception de Non-base
• Atténuation de l'air d'utilisation de structure à l'amortisseur, fréquence naturelle dans 3 | 5 hertz, TR% dans test<5%

Système des amplificateurs et de la protection

Amplificateurs de CVA PWM

• Freq. Chaîne de réponse : C.C | 5 000 hertz (bande de toute puissance)
• Efficacité : 98%
• Tension d'entrée : DC 140 | 200 V
• Tension de sortie : 110 Vrms
• Courant de sortie : Les 120 AMS/Uint
• Dérive de Temp : 0,05%
• Rapport de bruit : DB 70
• Puissance d'unité : 13,2 KVAs/unité
• Taux de déformation : ≦0.2% THD
• Minute d'exactitude à 0,1%
• Sécurité selon l'UL, le TUV, le CSA et le CE
• Commencez par le C.C-contrôle et produisez dans 0,1 hertz
• Ventilateur pour l'ajustement automatique de vitesse
• Auto-Monition pour la tension, le courant, le Temp et le surchargement
• La conception de Multi-unité, sortie maximum peut être à 400 KVAs
• conception de la Mini-unité 2U
• Conception de système avec le choc à haute tension résistant à C.A. 1 500 V

Système de protection

• L'affichage vivant de signal, utilisateur peut être statut fonctionnant de moniteur rapidement
• Surveillez le statut comme suivent

1. Courant de sortie 4. de puissance de sortie de la phase 3. de la puissance 2.Power de système

5. Statut d'accessoires de la position 8. de la position 7.Limit du Temp 6.Armature de système

• Le système avec la fonction de générateur de signaux, peut être contrôle d'autotest et d'article de difficulté avant essai

Haut-charge utile 19" support

• Conception pour la norme 19" de haut-charge utile support
• Conception de refroidissement intensive
• Diamètre : 600 x 900 x 1 860 millimètres
• Poids : 1 000 kgW/différents avec chacun, juste pour la référence

Contrôleur servo de vibration de Digital

• Modèle : VCS-913TG4
• Pouvoir séparateur d'en fréquence : ligne 6 400
• Plage de fréquence : 1 | 5 000 hertz
• Capacité d'échange du DA : 24bit
• Dynamique : DB 135
• 204,8 kilohertz de fréquence d'échantillon
• Nombre de la Manche : L'entrée 8Ch/a produit 1 ch
• Logiciel Channe : 4Ch
• Accouplement d'entrée : IEPE, amplificateur de charge,
• L'accouplement d'AC/DC, SE FANE
• Soutenez tous les canaux enregistrés au maximum
• fréquence d'échantillonnage
• Fonction de logiciel : Sinus, aléatoire, choc, recherche résonnante
• Processeur de signal : processeur de 450MHz DSP
• Connexion de matériel : Ethernet RJ-45
• Panneau d'affichage à LED
• Conduction sans fan à refroidir
• espace mémoire de l'instantané 1GB
• Langue fonctionnante : L'anglais/Chinois
• Système d'exploitation soutenu : Windows
• Avec le bureau peut produire du rapport de Word

Système de refroidissement

• D'unité centrale ventilateur complètement
• La conception de ventilateur et font avec de l'AL
• Axe de longue durée
• Conception entièrement incluse, DB du ≦ 73 de bruit de débouché

La verticale prolongent le Tableau

• Diamètre de Tableau : 1400 x 1800 millimètres
• Aspect de Tableau : Type carré
• Matériel de Tableau : Aluminium
• Poids de Tableau : environ 340 kilogrammes
• Fabrication de Tableau : Moulage
• Fréquence de réponse dans le DB ±3 : jusqu'à 100Hz
• Trous de montage : ISO-M10, lancent 100 millimètres

Commandez l'accéléromètre

• Marque et modèle : BW14104
• Sensibilité : ± 10% de 100 mV/g
• Chaîne de mesure : ± 50 g
• Plage de fréquence : 1 | 8 000 hertz de ± 5%
• Fréquence de résonance : ≧ 29 kilohertz
• Non-linéarité : ≦ 1 %
• Température ambiante : - 50 | ℃ 120
• Matériel de logement : acier inoxydable
• Poids : GM 25
• Reliez le câble : M5 – BNC * 5mcable

Accéléromètre de mesure

• Marque et modèle : B&W11235
• Sensibilité : ± 15% de 10 mV/g,
• Chaîne de mesure : ± 500 g
• Plage de fréquence : 1 | 11 000 hertz de ± 5%
• Fréquence de résonance : ≧ 59 kilohertz
• Non-linéarité : ≦ 1 %
• Température ambiante : - 50 | ℃ 120
• Matériel de logement : Titane
• Poids : 1gm
• Reliez le câble : câble de 5m

Ordinateur de contrôleur de vibration

• Ram (i7/4G) d'ordinateur portable
• Windows/bureau
• Chair&Desk

Trousse à outils

• Écrous rapides M10 X 8
• aluminium Batten de 60,75,100cm
• vis inoxydable de 60,75,100cm
• L-bloc X 4 (équipez de la table de glissement)
• Type clé de T
• Clé d'hexagone pour la vis d'OIN
• Mesure de pression des pneus
• Les vis magnétiques reprennent

Le règlement d'essai du rassemblement de système

• LE CEI
• ISTA
• Gigaoctet
• GJB
• JIS
• CNS
• L'EIE
• MIL-STD
• ASTM
• DIN
• En
• OIN

Puissance

• Type de puissance : C.A.
• Tension : 380V
• Stabilité de tension : ≦10%
• Tension Freq. : 50/60 hertz
• Courant maximum : ≦ 150 A
• Type de câblage : 3 fil de la phase 5 (R, S, T, G, N)
• Veuillez employer FLA et pourrait presque être

L'eau

• Aucune demande

Gaz

• Type de gaz : CDA
• Chaîne de pression : 0,4 | 0,6 MPA
• Écoulement : 142 LPM
• Type commun : Φ8 avec le joint rapide
• Séparation de la Huile-eau

Autre

• Temp : Au-dessous de 45℃
• Humidité : 10 | Non-condensation de 90%
• Conditions de passage : ≧ de largeur 2 m, Height≧ 2 m
• Espace requis : m du ≧ 5 x 6
• Conditions de charge utile de plancher : ≧ 1000 kg/m2
• Débouché : 8" x 2
