Lieu d'origine: | Dongguan, Chine |
Nom de marque: | DahoMeter |
Certification: | ISO,SGS |
Numéro de modèle: | CPJ-3015 |
Quantité de commande min: | Un ensemble |
---|---|
Prix: | Negotiable |
Détails d'emballage: | Paquet en bois d'exportation standard |
Délai de livraison: | 5 jours |
Conditions de paiement: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Capacité d'approvisionnement: | 300 ensembles par mois |
Nom: | Instrument de mesure optique de profil de comparateurs optiques verticaux de projecteur | La taille de la table en verre (millimètres): | 196X96 |
---|---|---|---|
Exactitude de mesure: | µm (3+L/50) | Essai avant la livraison: | OUI |
Puissance: | 1100-240V (C.A.), 50/60HZ | Paquet: | cas en bois |

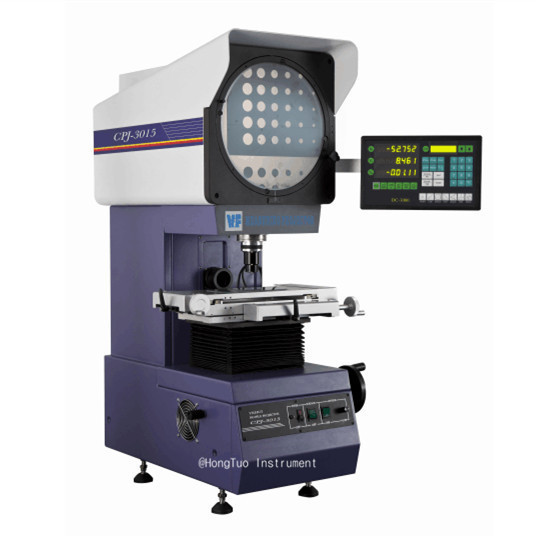

Instrument de mesure optique de profil de comparateurs optiques verticaux de projecteur
Le principe de mesure est semblable à celui des microscopes optiques. La cible est placée sur l'étape, et une lumière est brillée sur la cible de dessous. Ceci cause le profil de la cible, ou l'ombre, pour être projeté sur l'écran.
Utilisations :
1. Le projecteur de profil est principalement utilisé pour la mesure des parties mécaniques de la longueur,
forme d'angle, de découpe et de surface.
2. Il est très utilisé dans le mètre, électron, machines aérospatiales, industrie légère, université, institut de recherche et département de mesure-inspection.
3. Cet instrument peut inspecter toutes sortes de surface et le contour des objets compliqués, came, filet de vis, vitesse, exécutent le coupeur de fraisage et ainsi de suite.
Spécifications :
Modèle | CPJ-3015 | ||||
Tableau | La taille de la table en métal (millimètres) | 340X152 | |||
La taille de la table en verre (millimètres) | 196X96 | ||||
Voyage d'axe des abscisses (millimètres) | 150 | ||||
Voyage d'axe des y (millimètres) | 50 | ||||
Voyage d'axe des z (millimètres) | 90 pour le foyer | ||||
Exactitude de mesure | µm (3+L/50) | ||||
Résolution (axe des abscisses, axe des y) | 0,0005 millimètres | ||||
Taille de l'écran (millimètre) : | Range>Ø utilisé 300 de Ø 312 (avec la ligne de mètre) | ||||
Chaîne rotatoire d'écran : | 0°~360° | ||||
Résolution rotatoire d'angle | 1' ou 0.01° | ||||
Lentille | Rapport optique | option 10X | option 20X | option 50X | option 100X |
Vue d'objet | Ø30 | Ø15 | Ø6 | Ø3 | |
Distance de fonctionnement | 77.7mm | 44.3mm | 38,4 | 25,3 | |
Taille d'objet de maximum | 80mm | 80mm | 80mm | 80mm | |
Système de traitement de données | Le système de traitement de données DC-3000 multifonctionnel, apparaissant en anglais, peut être employé pour recueillir les données et pour mesurer le point, la ligne, le cercle, l'angle et la distance | ||||
Froid | Par trois fans | ||||
Illumination | L'illumination de la transmission et de la réflexion : lampe 24V/150W-halogen. | ||||
Puissance | 110V/220V (C.A.), 50/60HZ, power=400W total | ||||
Dimensions | 780*780*1100mm | ||||
Poids | 180kg |
