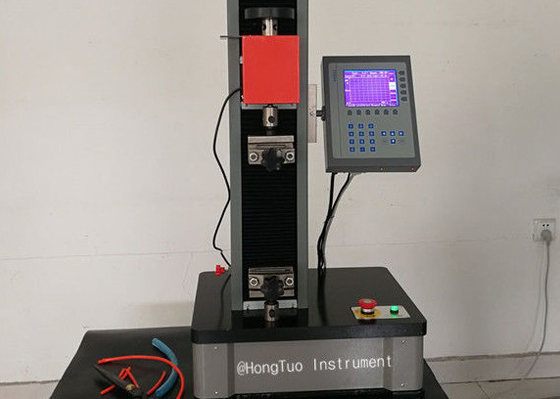

Appareil d'essai de résistance à la pellicule à affichage numérique pour l'essai à faible cycle

Machine à tester la résistance à la pellicule à l' affichage numérique, machine à tester la résistance à la pellicule du matériau

1. Application:

Il est applicable à une large gamme de matériaux pour les tests de tension, de compression, de pliage, de cisaillement et de cycle bas.Il est largement utilisé dans les industries correspondantes, la recherche et le développement, les instituts d'essais et les centres de formation, etc.

2- La norme:

ASTM, ISO, DIN, GB et autres normes internationales.

3Principaux paramètres techniques:

4Caractéristique principale de l'unité:

4.1 Adopter une structure à colonne unique, basse pour la traction, haute pour la compression, double espace.
4.2 Adoption d'un entraînement à vis à bille, réalisation d'une transmission sans dégagement, contrôle précis de la force d'essai et de la vitesse de déformation.
4.3 L'encodeur photoélectrique est le capteur de déplacement, à haute résolution et à forte capacité anti-interférence.
4.4 La plaque de blindage avec mécanisme de limite utilisée pour contrôler la portée de déplacement du faisceau, afin d'éviter que le capteur ne soit endommagé en raison de la distance de déplacement est trop grande.
4.5 La table, les poutres mobiles sont fabriquées en acier de précision de haute qualité, non seulement réduisent les vibrations générées par la fracture de l'échantillon, mais améliorent également la rigidité.
4.6 La queue du moteur est orientée vers le haut, au-dessus de la surface de travail, cette conception réduit l'espace de l'unité principale, la machine entière est plus coordonnée,et plus facile à répartir la chaleur générée par la rotation du moteur, prolonge la durée de vie des composants électriques.
4.7 Trois colonnes d'orientation obligatoire améliorent considérablement la rigidité de l'unité principale, afin d'assurer davantage la répétabilité des mesures.
4.8 Adopter une installation de poignée de type boulon, pour faciliter le remplacement de la poignée.

5. Caractéristique de la fonction:

5.1 Étalonnage automatique: le système peut réaliser automatiquement la précision de la valeur d'étalonnage.

5.2 Après rupture de l'échantillon, arrêt automatique.

5.3 Affichage automatique: pendant tout le processus d'essai, l'écran LCD affiche en temps réel la force d'essai, la valeur de pointe, le déplacement, la vitesse d'essai et la courbe force-temps d'essai.courbe d'essai de déplacement de la force.

5.4 Retour automatique: retour automatique du faisceau à sa position initiale à la fin de l'essai.

5.5 Jugement de rupture: échantillon après rupture, arrêt automatique du mouvement du faisceau.

5.6 Protection limitante: contrôle par programme et protection limitante mécanique.

5.7 Protection contre la surcharge: lorsque plus de 3 ~ 5% de la charge nominale du dispositif cesse automatiquement de fonctionner.

5.8 Calcul automatique: zone de calcul automatique après le diamètre de l'échantillon d'entrée (ronde); largeur, épaisseur (plate), jauge de l'échantillon, etc.

6. Configurations:

6.1 Unité principale à haute résistance

6.2 Système de décélération synchrone d'arc de haute précision

6.3 vis à bille de haute précision

6.4 Système de commande et de moteur (Panasonic optionnel)

6.5 Capteur de charge de haute précision (CELTRON optionnel)

6.6 Un codeur photoélectrique de haute précision

6.7 Armature de traction ------------------------------------------------------------------------------------------------------------------- 1 pour les pièces détachées et les pièces détachées

6.8 Armature de compression -----------------------------------------------------------------------------------------------------1 pour les véhicules à moteur électrique

6.9 régulateur LCD

6.10 Imprimante (facultative)
