Le produit est fabriqué à partir d'un matériau de la catégorie 1 ou de la catégorie 2.
 |
| Lieu d'origine: | Je vous en prie. |
| Nom de marque: | DahoMeter |
| Certification: | CE, FCC |
| Numéro de modèle: | WDW-5 |
| Quantité de commande min: | 1 |
|---|---|
| Prix: | negotiable |
| Détails d'emballage: | emballage standard pour l'exportation de bois |
| Délai de livraison: | Envoyé dans les 5 jours suivant le paiement |
| Conditions de paiement: | LC, D/A, D/P, T/T, Western Union, MoneyGram, autre |
| Capacité d'approvisionnement: | 300 ensembles par monteur |
| Personnalisé: | - Oui, oui. | Service OEM: | - Oui, oui. |
|---|---|---|---|
| Le stock: | - Oui, oui. | La structure: | Double colonne |
| Utilisation: | Testeur de compression, test de déflexion de compression | charge de force maximale: | 5KN |
| Mettre en évidence: | Machine d'essai de tension universelle,Machine d'essai à la traction universelle |
||
Appareil de contrôle de compression, essai de déviation de compression, équipement d'essai de compression pour l'éponge
1. Demande :
Il est applicable à une large gamme de matériaux pour la tension, la compression, la flexion, le cisaillement et les cycles faibles.
test. Convient aux tests de métaux, de caoutchouc, de plastique, de ressorts, de textiles et de composants.
Il est largement utilisé dans les industries correspondantes, la recherche et le développement, les instituts de test et
centres de formation, etc.
2. Norme :
ASTM, ISO, DIN, GB et autres normes internationales.
3. Principaux paramètres techniques :
| Modèle | WDW-5 | WDW-5E |
| Max. Charger | 5 KN | |
| Structure |
Modèle de sol à quatre colonnes (le haut est en compression et le bas Est en traction OU supérieur est en traction et inférieur est en compression) |
|
| Méthode de contrôle | Contrôle automatique par ordinateur | |
| Précision de charge | 1 classe | 0,5 classe |
| Plage de charge |
2 % ~ 100 % FS (0,10KN~5KN) |
0,2 % ~ 100 % FS (0,01KN~5KN) |
| Moteur |
Taïwan TECO Moteur servo à courant alternatif |
Moteur Panasonic, Fabriqué au Japon |
| Capteur |
Capteur de charge de haute précision, Fabriqué en Chine |
Capteur d'importation, Fabriqué aux États-Unis |
| Résolution | 1/300000 | |
| Plage de mesure de déformation | 2% ~ 100% | |
|
Indication de précision de Déformation |
≤±1% | |
| Disp. Indiquer une erreur relative | ≤±1% | |
| Résolution de déplacement | 0,04um | |
|
Ajustement de la plage de contrôle Taux de charge |
0,005 ~ 5 % FS/S | |
|
Précision du contrôle Taux de charge |
Lorsque le taux < 0,05 % FS/s, la précision est à ± 2 % de la valeur de réglage ; Lorsque le taux ≥ 0,005 % FS/s, la précision est à ± 1 % de la valeur de réglage. |
|
|
Portée d'ajustement de Taux de déformation |
0,005 ~ 5 %FN/S | |
| Précision du taux de déformation |
Vitesse de test < 0,05 % FN/s, dans les ± 2 % de la valeur prédéfinie, Vitesse de test≥0,05 %FN/s, dans les limites de ±0,5 % de la valeur prédéfinie. |
|
|
Plage de réglage de Taux de déplacement |
0,05 ~ 1000 mm/min (peut être personnalisé) | |
|
Contrôler la précision de Taux de déplacement |
Lorsque le taux < 0,5 mm/min, à ± 1 % de la valeur de réglage ; Lorsque le taux ≥ 0,5 mm/min, à ± 0,5 % de la valeur de réglage. |
|
|
Portée de la charge constante Déformation et déplacement Contrôle |
0,5 % ~ 100 % FS | |
|
Précision de la charge constante Contrôle |
Valeur prédéfinie ≥ 10 % FN, dans les limites de ± 0,1 % de la valeur prédéfinie ; Valeur prédéfinie <10 % FN, dans les limites de ± 1 % de la valeur prédéfinie. |
|
| Espace de traction | 800 mm (peut être personnalisé) | |
| Espace de compression | 800 mm (peut être personnalisé) | |
| Espacement efficace | 400 mm (peut être personnalisé) | |
| Configuration de la cellule de charge |
Un PC (charge maximale). D'autres cellules de pesée peuvent être ajoutées selon les exigences du client. |
|
| Étendre la configuration |
Extensomètre à grandes déformations, Chambre d'essai haute ou basse température, Four haute température. |
|
| Alimentation | AC 220 V ± 10 %, 50 Hz (peut être personnalisé) | |
| Poignées | Type de cale, type de plaque et autres poignées selon la demande des clients | |
| Dimension | 740*420*1720mm | |
| Poids | 160KG | |

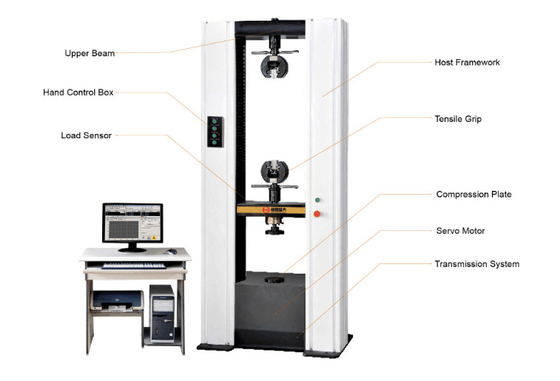

4. Caractéristique de l'unité principale :
4.1 Adopter une structure de plancher, haute rigidité, inférieure pour la traction, supérieure pour la compression, supérieure pour la traction,
inférieur pour la compression, double espace. La poutre s'élève moins facilement.
4.2 En adoptant un entraînement par vis à billes, réalisez une transmission sans jeu, assurez-vous du contrôle de précision de
la force d'essai et la vitesse de déformation.
4.3 La plaque de protection avec mécanisme de limite utilisée pour contrôler la plage de déplacement du faisceau, afin d'éviter
Le capteur est endommagé en raison de la distance de déplacement trop grande.
4.4 La table et les poutres mobiles sont constituées de tôles d'acier d'usinage de précision de haute qualité, non seulement
réduire les vibrations générées par la fracture de l'éprouvette, mais également améliorer la rigidité.
4.5 Trois colonnes d'orientation obligatoire améliorent considérablement la rigidité de l'unité principale, pour davantage
assurer la répétabilité de la mesure.
4.6 Adopter l'installation de la poignée de type boulon, faciliter le remplacement de la poignée.
4.7 Adoptez un servomoteur AC et un servomoteur AC, avec des performances stables, plus fiables. Avoir
dispositif de protection contre les surintensités, les surtensions, les survitesses et les surcharges.
5. Fonction du logiciel :
5.1 Fonction définie : selon différents types d'utilisateurs, différentes propriétés matérielles, différentes
normes de test, différentes langues, configuration flexible du programme de test pour répondre aux exigences du test.
5.2 Fonction d'entrée : Entrez les paramètres de l'échantillon avant le test, vous pouvez saisir un seul échantillon
paramètre, vous pouvez également saisir par lots des paramètres d'échantillon, vous pouvez modifier les paramètres d'échantillon
avant le test, les paramètres de l'échantillon peuvent être modifiés après le test, satisfont pleinement votre
habitudes de fonctionnement.
5.3 Fonctions de requête de traitement des données : fonction de requête de données entièrement équipée, fonction d'impression, exportation
fonction pour assurer l'exactitude des données de test, la fiabilité, le réel incarner et refléter la nature
et les caractéristiques des données d'essai des matériaux.
5.4 Fonction d'analyse de courbe : Toutes les propriétés du matériau peuvent être reflétées par la courbe de données, de sorte que le
Une puissante fonction d'analyse de courbe de données peut vous aider à mieux maîtriser et comprendre le
propriétés de test des matériaux, qui est votre meilleure aide pour analyser le matériau.
6. Fonctionnalité du logiciel :
6.1 Effacement automatique du zéro : lorsque le test commence à démarrer, l'effacement automatique du zéro du système.
6.2 Calibrage automatique : Le système peut automatiquement réaliser la précision de la valeur du calibrage.
6.3 Retour automatique : Terminez le test, la traverse reviendra automatiquement à la position de départ.
6.4 Changement de vitesse automatique (lorsque vous choisissez le test de classification des vitesses) : automatiquement en fonction de la taille de la charge
passer à la plage appropriée, pour garantir l'exactitude des données de test.
6.5 Changement automatique de vitesse : La vitesse de déplacement de la traverse peut changer automatiquement pendant le processus de test
selon le programme prédéfini, peut également être modifié manuellement.
6.6 Sauvegarde automatique : adoption automatique de la méthode de gestion de la base de données, des données de test et de la courbe
sauvegardé après le test.
6.7 Calcul automatique : une fois le test terminé, calculez automatiquement le module élastique, la limite d'élasticité et le
pourcentage de contrainte d'allongement, etc. (méthode de test différente, date d'analyse différente), peut être analysé automatiquement,
également être des résultats d'analyse de correction artificielle, améliorer la précision de l'analyse.
6.8 Manière d'affichage : Affichage dynamique des données et des courbes avec le processus de test.
6.9 Comparaison des résultats : plusieurs courbes de test peuvent utiliser différentes superpositions de couleurs, reproduites,
agrandir, présentant la comparaison d’un ensemble d’échantillons.
6.10 Choix de courbe : Un choix de contrainte-déformation, force-déplacement, force-temps, déplacement-temps,
et d'autres courbes à afficher et à imprimer ; Peut basculer à tout moment pour observer, zoomer et dézoomer,
mouvement horizontal ou vertical, échantillonnage à grande vitesse en temps réel.
6.11 Norme de test : Intégrée à environ 40 types de normes nationales ou de méthodes de test, peut répondre aux
divers besoins de test des clients.
6.12 Rapport de test : selon le format requis par l'utilisateur pour compiler des rapports et imprimer des données en masse.
6.13 Protection limite : Avec fonction de protection limite mécanique et programmable à deux niveaux.
6.14 Protection contre les surcharges : lorsque la charge dépasse le fichier maximum de 3 à 5 %, arrêt automatique.
6.15 Autre protection : Avec surcharge, surintensité, surtension, déplacement du haut et du
limite inférieure et fonction de protection d'arrêt d'urgence.
