Le produit est fabriqué à partir d'un matériau de la catégorie 1 ou de la catégorie 2.
 |
| Lieu d'origine: | Dongguan, en Chine |
| Nom de marque: | DahoMeter |
| Numéro de modèle: | DH-6050D |
| Quantité de commande min: | Un ensemble |
|---|---|
| Prix: | negotiable |
| Détails d'emballage: | emballage en bois standard d'exportation |
| Délai de livraison: | 5 jours |
| Conditions de paiement: | LC, D/A, D/P, T/T, Western Union, MoneyGram |
| Capacité d'approvisionnement: | 300 ensembles par mois |
| Taille en verre de table (millimètres): | 700*600 | Taille de Tableau en métal (millimètres): | 800*700 |
|---|---|---|---|
| Voyage de travail X.Y.: | 600*500 | Test avant livraison: | - Oui, oui. |
| Caractéristiques:: | Mesure globale de haute précision, commande CNC à axe Z. | Poids en kg: | 2000 |

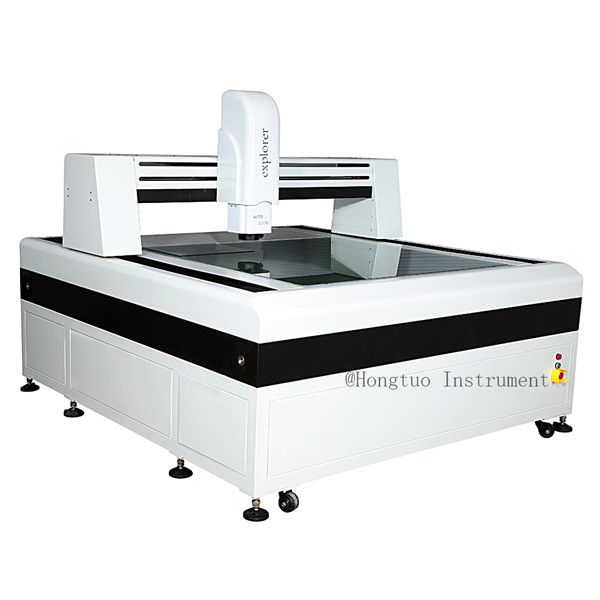

Machine à mesurer automatique par vidéo CNC
Il est principalement utilisé pour les dimensions et les angles de pièces difficiles ou impossibles à mesurer avec des étriers et des réglages d'angle, mais qui jouent un rôle important dans l'assemblage,et peut également être utilisé pour prendre des photos de certaines pièces pour analyser les causes des défauts
Fonction:
1Il peut mesurer le point, la ligne, le cercle, l'arc et l'ovale, rectangulaire et améliorer la précision avec la fonction de positionnement multi-point.
2Il présente de nombreuses caractéristiques, telles que la combinaison de mesures, la structure centrale et l'intersection de la structure, le point médian de la construction, la structure de ligne,une structure ronde et un point de vue structurel.
3. It is coupled with the company's self-developed CNC measurement software to achieve rapid detection of large quantities of work pieces at the same time with SPC data analysis capabilities in order to achieve a one-time complete the whole measurement.
4La traduction des coordonnées et l'alignement des coordonnées permettent de rendre la mesure plus pratique et efficace et d'améliorer l'efficacité de la mesure.
5Les macros permettent de mesurer les mêmes pièces plus rapidement et plus facilement et d'améliorer l'efficacité des mesures.
6. Les données de mesure sont directement saisies dans AutoCAD et deviennent un cercle de travail complet; les données peuvent également être saisies dans Excel et Word pour effectuer une analyse statistique.
7Enregistrez le programme utilisateur, éditez et exécutez la commande.
Les spécifications:
| Modèle | Numéro de série | ||||||
| Taille de la table en verre |
700*600 |
||||||
| Taille de la table en métal | 800*700 | ||||||
| Voyage de travail X.Y. | 600*500 | ||||||
| Électeur de déplacement de l'axe Z ((mm) | 200 mise au point | ||||||
| Résolution de l'affichage numérique de l'axe X.Y.Z. | 0.5 millions | ||||||
| Erreur de valeur de l'axe X.Y | ≤ ((3+L/200) L est la longueur mesurée,unité mm) | ||||||
| Le poids | 2800 | ||||||
| Dimension | 1750*2100*1650 | ||||||
| Moteur | Vitesse à trois axes | 100 mm/s | |||||
| Précision de positionnement sur trois axes | 0.001 mm | ||||||
| Système d'image | Le Camare | Caméra CCD couleur Sony 1/3" | |||||
| Zoom | lentille zoom optique coaxial avec lentille zoom (2 sélectionner une) | ||||||
| Le zoom | 0.7-4.5X | ||||||
| Magnification totale vidéo | 30 à 230X | ||||||
| Champ d'objet | 11.1-1.7 mm | ||||||
| Le pouvoir | Les réglages de tension doivent être conformes à l'annexe II. | ||||||
| Consommation d'électricité | 100 W | ||||||
| Accessoires pour appareils électriques | 1Xtube (option) | 0.5Xtube (en option) | Distance de travail | ||||
| Lentille zoom | 0.7-4.5X | 0.7-4.5X | |||||
| Ajouter une lentille | Magnification vidéo |
Le champ latéral du matériau ((mm)
|
Magnification vidéo |
Le champ latéral du matériau ((mm)
|
|||
| 0Option.5X | 11.8X-74X | 22 à 3.4 | 5.9X-37X | 44 à 6.8 | 175 | ||
| La norme | 23.5X-148X | 11.1-1.7X | 11.8X-74X | 22 à 3.4 | 92 | ||
| 2Option | Les pièces détachées | 5.5 à 0.9 | 23.5X-148X | 11.1-1.7 | 36 | ||
