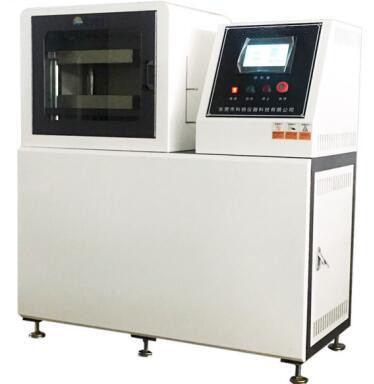

Machines de vulcanisation de petites plaques Machines de caoutchouc à modèles de produits non modèles Instruments de pressage et de formage

Machines de vulcanisation de petites plaques Machines de caoutchouc à modèles de produits non modèles Instruments de pressage et de formage

Introduction:

Cette série de machines de vulcanisation plates est utilisée dans l'équipement principal pour le pressage et le formage de divers produits de caoutchouc et de produits non-modèles.Ils peuvent également être utilisés pour supprimer toutes sortes de plastiques thermodurcissables et de produits en caoutchouc et en plastique mousseux. avec mécanisme d'alimentation indépendant et système électrique, contrôle centralisé avec boutons. la pression de travail et la température de chauffage peuvent être réglées dans une certaine plage.Ce modèle est divisé en manuel et semi-automatique.

8) Temps de chauffage: environ 15 min de la température ambiante à 160 °C (vitesse de chauffage réglable)

9) Timeur: affichage PLC, 0,01S ~ 999min ~ 999hr (réglable)

10) Plaque chauffante: 350 × 350 mm (plaque d'acier de haute dureté spécialement traitée) refroidissement par chauffage électrique.

11)Fonction d'échappement: échappement automatique à basse pression réglable de 3 à 10 fois en une minute

12) Système hydraulique: système de commande en boucle fermée de débit hydraulique proportionnel, GPY oil pump (made in Japan) drives high-performance electro-hydraulic with high-precision non-resistance cylinder piston to perform equal-rate control mode (stroke height can be set independently) with automatic pressure Compensation function, le temps de pressurisation peut être préréglé, la force de charge est forte, le levage est stable, la pressurisation automatique, le maintien de la pression, le soulagement de la pression

13) Traction du cylindre: maximum 300 mm

14) Vitesse du cylindre: 11 mm / s

15) Tableau de pression: 0 à 200 kg / cm2

16)Volume: (W × D × H) 1400 × 750 × 1460 mm

17) Puissance électrique: 3 V, 220 V AC, 15 A

18) Poids: environ 350 kg

3Méthode de fonctionnement:

1) Tout d'abord régler la machine d'essai horizontalement, et utiliser le niveau sur la base de la machine,et régler la vis de base en fonction de l'indicateur de niveau pour le rendre niveau (ajuster lors de l'installation de la machine ou le déplacement de la machine).

2) Démarrez l'interrupteur d'alimentation principal et laissez passer l'alimentation par les panneaux de commande de la machine.

3) Réglez la température d'essai.

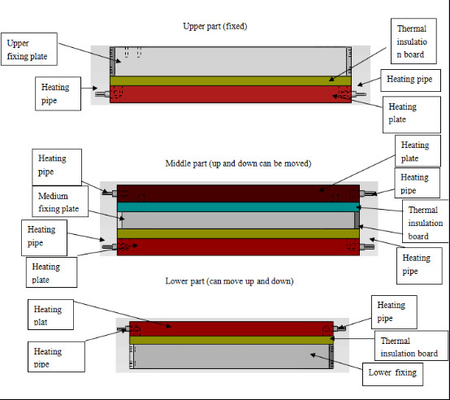

4) Réglez la température des moules supérieur, moyen supérieur, moyen inférieur et inférieur selon les exigences des matériaux.ouvrir la porte du cylindre et placer la plaque d'acier inoxydable et l'échantillon.

5) Appuyez sur le bouton d'essai pour commencer l'essai sur la bouteille hydraulique (ne réglez pas la pression et la vitesse du système hydraulique).

Le système se réinitialise automatiquement après l'heure définie.

7) Observez l'échantillon et l'essai est terminé.

4Précautions et maintenance

Précautions:

1) L'affichage de cette unité indique la puissance du moteur selon l'étiquette.

2) L'opérateur doit connaître les méthodes de fonctionnement et d'entretien de cette unité et prêter attention à son utilisation.

3) L'environnement doit être propre et non humide.

Si nécessaire, veuillez faire attention à la manipulation, ne pas endommager la machine.

5) Lors du remplacement de la manette, faites attention à la prise et à la pose, afin de ne pas tomber et de heurter la machine.

6) Vérifiez régulièrement si la courroie d'entraînement est lâche ou non et réglez-la.

7) Veuillez demander une étalonnage d'inspection régulièrement pour assurer l'exactitude.

Maintenance:

1) Pour la partie de la machine, il faut essuyer l'extérieur fréquemment et le garder propre.

Pour la partie de placage, veuillez essuyer avec de l'huile pour éviter la rouille et la garder brillante.

3) S'il vous plaît ajouter de l'huile lubrifiante à la vis de puissance et des parties de vis pour assurer la transmission est sensible. (huile lubrifiante peut être principalement du beurre et ajouté avec un peu d'huile).

4) Le panneau (le boîtier de commande est l'affichage) doit être essuyé avec un chiffon sec pour éviter que l'eau ne détériore les pièces électroniques du CI.

5) Veuillez fixer tous les accessoires et essuyer l'huile antirouille pour éviter la rouille.

• Exigences relatives à l'installation des équipements

Site de l'installation:

Le sol est plat et bien ventilé, il n'y a pas de fortes vibrations, de substances électromagnétiques inflammables, explosives, corrosives et de poussière autour de l'équipement.Il y a un espace d'utilisation et de maintenance approprié autour de l'équipement.

1) Température extérieure: 27°C±3°C Humidité relative: ≤85% Pression de l'air: 86 kPa

2) Il doit y avoir un certain espace autour de l'équipement pour faciliter l'entretien.

A: au moins 10 cm B: au moins 60 cm C: au moins 60 cm

Conditions d'alimentation électrique:

1) alimentation électrique: AC220V à deux fils + fil de terre de protection

Plage de fluctuation admissible de la tension: CA (220 ± 10%) V

Plage de fluctuations de fréquence autorisée: (50 ± 0,5) Hz

La résistance de mise à la terre du fil de mise à la terre de protection est inférieure à 4Ω

2)Les exigences de l'environnement de stockage

Lorsque l'équipement ne fonctionne pas, la température de l'environnement doit être maintenue à 5 °C ~ +30 °C
