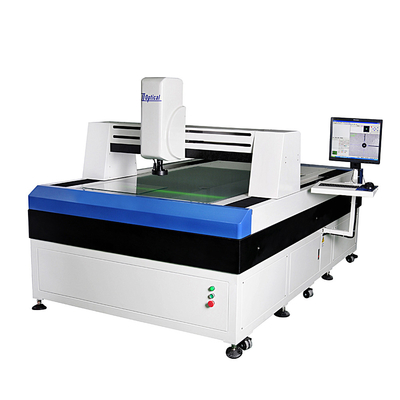

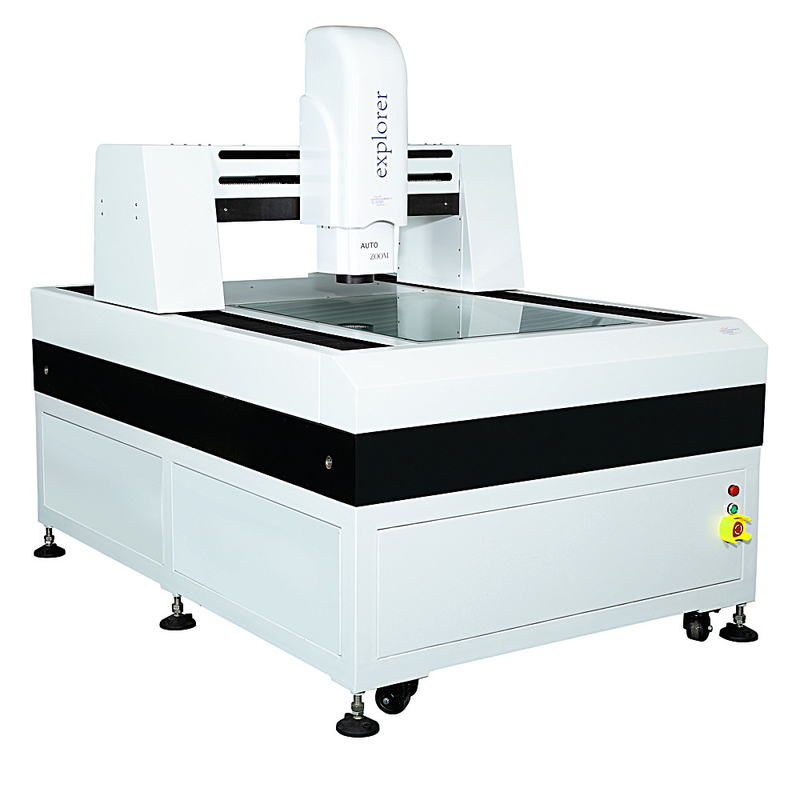

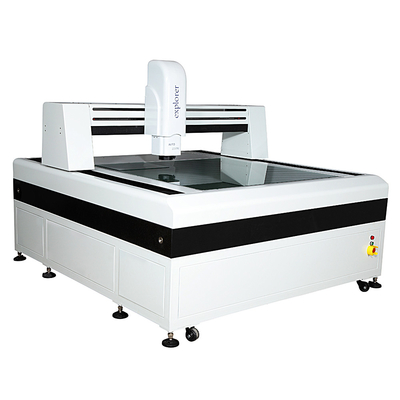

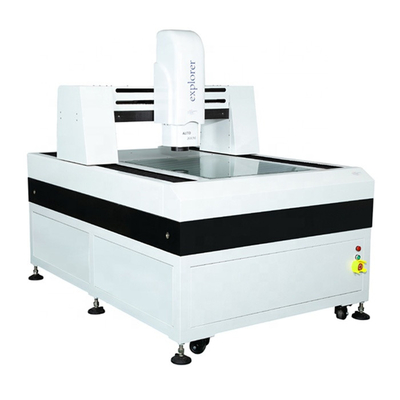

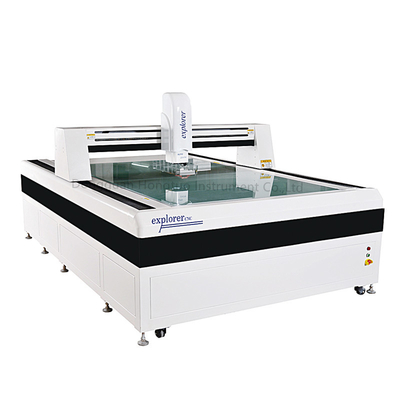

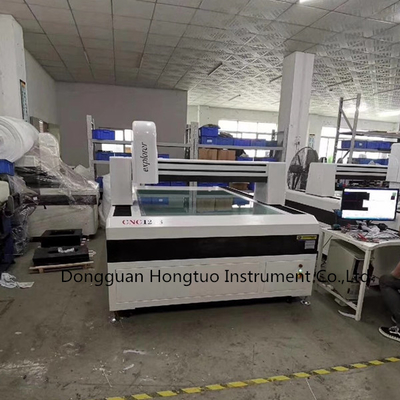

Instrument de mesure d'image automatique Longmen
La machine de mesure CNC Longmen est une machine de mesure vidéo de type CNC à grande échelle développée indépendamment par notre société. Elle peut réaliser des mesures de grandes quantités de pièces avec une grande efficacité et précision. Elle convient à l'inspection et au contrôle qualité des pièces de précision. Elle a été largement utilisée dans les industries de la machinerie, de l'électronique, de la quincaillerie et autres.
Caractéristiques du produit :
1. Mesure globale de haute précision, contrôle CNC de l'axe Z.
2. Machine de haute précision et de haute résistance : base en marbre 00 / colonne verticale / table de travail, haute précision et bonne stabilité.
3. Système d'entraînement à vis à billes rectifiées / rail de guidage de type V de précision importé à trois axes XYZ, longue durée de vie, bonne stabilité.
4. Règle de grille de haute précision 0,5 µm.
5. Objectif optique à zoom continu WM, différentes images, différents grossissements, pas besoin de correction de zoom.
6. Caméra CCD SONY japonaise HD, écran de mesure de haute qualité.
7. Mesure de mise au point auxiliaire, altitude et planéité de mesure optique, et peut être équipée d'une sonde de contact RENISHAW britannique.
8. Lumière de surface à trois anneaux et huit zones contrôlée par programme, lumière de profil LED, lumière coaxiale. Lumière de couleur différente pour différents produits.
9. Équipée d'une poignée de commande, facile à utiliser n'importe où.
10. Le pointeur laser indique les positions de mesure, positionnement rapide et mesure pratique.
Spécification :
| Modèle de machine | DH-CNC-4030D | DH-CNC-5040D | DH-CNC-6050D | DH-CNC-6080D | |
| Table de travail | Course des axes X/Y mm | 400*300 | 500*400 | 600*500 | 800*600 |
| Course de l'axe Z mm | L'espace effectif est de 245 mm, la course de mise au point est de 200 mm, la distance de travail est de 95 mm | ||||
| Taille de la table métallique mm | 600*500 | 700*600 | 800*700 | 1000*800 | |
| Taille de la table en verre mm | 500*400 | 600*500 | 700*600 | 800*600 | |
| Type d'entraînement | Guidage linéaire de précision des axes X/Y/Z, entraînement par vis à billes rectifiées. | ||||
| Système d'entraînement de mesure | Résolution de l'échelle optique : axes X/Y/Z 0,0005 mm (0,5 µm) | ||||
| Précision de mesure : ≤ 3 µm + L/200 précision de répétabilité : ≤ 3 µm + L/200 | |||||
| Moteur servo haute performance de l'axe Z, système de contrôle à double boucle fermée. | |||||
| Système d'image | Caméra : CCD SONY japonaise grossissement vidéo 30-230X | ||||
|
Objectif : objectif zoom haute définition / grossissement continu 0,7-4,5X Peut correspondre à un objectif 0,5X, grossissement total : 15-115X Peut correspondre à un objectif 2X, grossissement total : 60-460X |
|||||
| Système d'éclairage | Lumière de surface et lumière de projection, lumière froide, longue durée de vie, luminosité réglable. | ||||
| Dimensions extérieures de la machine | 700*900*1650 | 1100*1000*1650 | 1300*1600*1650 | 1300*1800*1650 | |
| Poids kg | 800 | 1000 | 2000 | 2600 | |
Introduction du logicielLes fonctions principales du logiciel de mesure 3D sont les suivantes :
1.
Éléments de mesurePeut mesurer 12 types d'éléments, tels que point, ligne, cercle, arc, ellipse, rectangle, rainure, joints toriques, distance, angle et ligne nuageuse ouverte, ligne nuageuse fermée).Caractéristiques :Variété de méthodes de mesure (discrimination automatique, mesure par points, comparaison, mesure de contraste de tolérance. Élément prédéfini), peut satisfaire les besoins de différents clients, améliore considérablement la facilité d'utilisation et la précision de mesure.Il existe de nombreuses méthodes d'échantillonnage à point unique : point de souris, point de bord de ligne de mire, points amplifiés.Fermé pour mesurer le périmètre de la ligne nuageuse, la surface et le centre de gravité, utilise trois algorithmes d'interpolation, pour la méthode de mesure la plus précise de la ligne nuageuse.
Peut entreprendre une sélection par boîte pour mesurer plusieurs cercles plus rapidement et avec précision en une seule fois.
Les données mesurées peuvent être enregistrées sous forme de fichier DXF, ou d'images .BMP, et au format de programme utilisateur.
2.
Fonction de mesure macro
La fonction de mesure macro consiste à associer certaines mesures et commandes à un bouton. Cliquer sur le bouton démarre la fonction de mesure macro, la fonction de mesure macro termine automatiquement le mouvement tectonique, réduit le nombre d'opérations de souris de l'utilisateur et améliore l'efficacité du travail.
Remarque : la mesure macro est différente de la fonction de programme utilisateur, la mesure macro n'enregistre pas la source, la position des coordonnées, les conditions de mesure, etc. L'exécution de la fonction macro ne déplace pas non plus la table de travail, le polissage, etc. Le logiciel 16 fournit un ensemble de fonctions de mesure macro, l'utilisateur peut modifier l'icône du bouton de la fonction de mesure macro. L'interface de la fonction macro est la suivante :
3.
Mesure par capture automatiqueCliquez, puis utilisez la souris pour faire le tour du bord de la pièce, peut trouver automatiquement le bord, le cercle ou l'arc. La figure suivante, sera automatiquement encadrée.4.
Structure d'éléments
Éléments pour construire de puissants. La structure MEGA fournit 10 méthodes d'éléments 2D ("translation", "rotation" et "extraction", "combinaison", "parallèle" et "vertical", "miroir", "symétrie", "intersection", "tangente") éléments géométriques tectoniques. La structure d'éléments MEGA 2D permet aux utilisateurs de gérer facilement certains éléments de mesure, afin d'améliorer l'efficacité du travail.
5.Fonction de mise au point automatique
Fournit une mise au point précise et rapide, qui peut être utilisée pour mesurer des valeurs de hauteur par mise au point, ou pour obtenir les coordonnées du point actuel par mise au point automatique.
6.Gradateur auxiliaireIndique à l'utilisateur quand est le meilleur moment pour l'intensité lumineuse, évite les erreurs de mesure dues à l'éclairage, améliore la précision et l'efficacité de la mesure.
7.
Fonction graphiqueDispose d'une fonction de traitement et d'affichage d'images parfaite (amplification locale, mise à l'échelle, translation, affichage par fenêtre, plein écran), rend la mesure plus imagée, intuitive, facile à utiliser. En faisant rouler le bouton central de la souris, agrandissez le graphique, maintenez la touche enfoncée pour ne pas déplacer la souris, déplacez le graphique.
8.
Fonction d'étiquetagePeut directement sur le tracé et les éléments du graphique d'image l'angle, la distance, la distance en direction X et la distance en direction Y et le rayon du cercle (arc), le diamètre du cercle (arc), la longueur de l'arc. L'utilisateur voit tout d'un coup d'œil.
La fenêtre d'image et la fenêtre de dessin peuvent afficher de manière synchronisée les éléments de mesure et les annotations. Les images peuvent être masquées dans la fenêtre de dessin, peuvent être synchronisées pour supprimer, sélectionner les éléments graphiques de la fenêtre d'image et de la fenêtre graphique 2D. Ci-dessous indique la distance en direction X et Y de deux cercles, et le rayon du cercle.
9.Tolérance
Améliore la puissance de calcul de la tolérance dimensionnelle. Peut définir la zone de tolérance par défaut.
Conforme à la norme nationale de capacité de tolérance de forme, peut calculer la tolérance de forme, la rectitude réelle, la circularité, la rondeur d'arc.Le calcul de la tolérance de position contient le degré de position, le degré parallèle, le degré vertical, la pente et la concentricité, le degré de symétrie. Alarme hors tolérance automatique, et avec avertissement rouge.
La boîte de dialogue de saisie de la tolérance de taille ronde est illustrée ci-dessous.
10.
Programmation par importation de fichier DXFAprès avoir importé le fichier DXF, le logiciel invite l'utilisateur à suivre les étapes de fonctionnement, lors de l'établissement du système de coordonnées de la pièce, le fichier DXF est importé dans le programme utilisateur. Le logiciel génère automatiquement la valeur dans le nom de l'élément. Lors de l'exécution d'un programme utilisateur, il produira un contraste entre le fichier DXF et la texture de l'image.
11.
Fonctionnalités de rapport
Les données de mesure peuvent être exportées vers Excel, Word, AutoCAD, TXT.
Lors de l'exécution du programme utilisateur, les données peuvent être saisies ligne par ligne ou colonne par colonne dans Excel.
Pour l'entrée dans le rapport, vous pouvez choisir d'exporter ou non les graphiques et les bitmaps.L'image ci-dessous montre la mesure de la même pièce après cinq fois, exportée automatiquement dans Excel dans le rapport.
12.
Fonctions SPC en ligneMEGA 2D fournit un logiciel SPC indépendant et professionnel pour le traitement ultérieur des données mesurées.
Connexion transparente entre le logiciel et le logiciel SPC, le logiciel de mesure importe automatiquement les données mesurées dans la base de données SPC après la fin de la mesure, sans nouvelle saisie humaine, toutes les limites de contrôle sont définies dans le logiciel de mesure, pas besoin de configurer le logiciel SPC, améliorant ainsi considérablement l'efficacité. SPC fournit des processus et des analyses avec des cartes de contrôle. Les cartes de contrôle fournies sont : carte de contrôle de la plage moyenne, cartes de contrôle de l'écart type moyen, carte de contrôle de la plage médiane, valeurs individuelles et carte de contrôle de la moyenne mobile, histogramme, graphique CPK, cartes de contrôle de l'écart type spécifié, cartes de contrôle de l'écart type du processus, graphique de comparaison de l'écart type, diagramme d'analyse suggéré du processus, etc. Les graphiques générés peuvent utiliser huit règles de décision. Leurs graphiques et données peuvent être imprimés et importés dans Excel.
La boîte de dialogue de sélection du type de graphique est illustrée ci-dessous.
Système d'aide
2D fournit un système d'aide complet. Aide les utilisateurs qui ne connaissent pas le logiciel à maîtriser rapidement son utilisation.
Engagement de service après-vente(1)
Mise en service et formation
Une fois les marchandises arrivées sur le lieu d'installation, l'acheteur doit en informer le vendeur. Nous arriverons à l'emplacement de l'acheteur pour l'installer avant la date convenue. L'acheteur doit fournir l'assistance nécessaire.
Le travail d'installation doit être terminé dans un délai d'un jour, y compris le positionnement du corps principal et de ses accessoires, la mise à niveau du corps, la récupération des trois axes, la localisation du CCD, la vérification des connexions et le test du circuit de fonction.
Formation :
Lieu de formation : L'emplacement désigné par l'acheteur.
Nombre de stagiaires : après l'installation et l'acceptation des marchandises, l'ingénieur du vendeur forme un ou deux acheteurs (le stagiaire doit avoir des connaissances de base en mesure et en informatique).Contenu de la formation : utiliser la machine et le logiciel de mesure jusqu'à ce que le stagiaire puisse maîtriser les compétences de base par lui-même.(2)
Service après-vente pendant la garantie
La période de garantie est définie comme un an après la fin de l'installation, de la mise en service et de la formation. Pendant cette période, tout dysfonctionnement du produit ou de l'accessoire (y compris le corps, le corps électrique, le contrôleur électrique, l'objectif, le CCD, le logiciel) sera réparé ou remplacé gratuitement par le vendeur uniquement en cas d'utilisation appropriée.
Pendant la garantie, le logiciel sera mis à jour gratuitement.
.
Pendant la garantie, notre société facturera les frais si le dysfonctionnement ou les dommages sont causés par les éléments suivants :
Le produit n'est pas réparé et entretenu dans le centre de service agréé par le vendeur.
Utilisation inappropriée par l'utilisateur.
Modification ou démontage privé.Cas de force majeure tels que tremblement de terre, incendie, etc.
Accessoire utilisé non désigné par HongTuo.
