Machines d'essai pour les tubes en PE

Ⅰ.Application

La machine est conçue et fabriquée conformément à GB/T6111.Pièces en thermoplastique pour le transport de fluides ---- Résistance à la pression interne ---- Méthode d'essaiet GB/T15560Sméthode d'essai tandard pour les défaillances hydrauliques de courte durée et la résistance à la pression interne constante des tuyaux en plastique destinés au transport de fluidesIl est adapté pour déterminer le temps de rupture résistant à la pression ou la valeur de pression maximale du soufflage instantané de tuyaux thermoplastiques et de tuyaux composites (tels que PP-R, PP-B, PP-A, PE, PE-X,PvcIl est indispensable pour les fabricants de tuyaux en plastique et les établissements d'essai.

La machine répond aux normes suivantes:

Le nombre d'équipements utilisés est le suivant:Méthode d'essai de la résistance à la pression interne des tuyaux thermoplastiques destinés au transport de liquide

GB/T15560-95 Méthodes d'essai hydrauliques de rupture instantanée et de résistance à la pression pour les tuyaux en plastique destinés au transport de fluides

GB/T18742.1 Systèmes de tuyauterie en polypropylène pour l'eau chaude et froide

installation ¢ Partie 1 ¢ Général

Le numéro d'immatriculation du véhicule est le numéro d'immatriculation du véhicule.2 Systèmes de tuyauterie en polypropylène pour eau chaude et froide

installation ¢ Partie 2 :Pipes

GB/T18742.3 Systèmes de tuyauterie en polypropylène pour eau chaude et froide

installation ¢ Partie 3 :Armatures

GB/T13663 tuyaux en polypropylène pour l'approvisionnement en eau

GB/T15558.1 tuyaux en polyéthylène (PE) enterrés destinés à la fourniture de

carburants gazeux

Les données sont fournies par les autorités compétentes.2 Les raccords en polyéthylène enterré (PE) pour la fourniture de

carburants gazeux

Les produits de la catégorie 1 doivent être présentés dans la catégorie 1 conformément à l'annexe II.1 Systèmes de tuyauterie en polyéthylène (PE-X) reliés en chaud

et installations d'eau froide Partie 1:Généraux

Les produits de la catégorie 1 doivent être présentés dans la catégorie 1 conformément à l'annexe II.2 Systèmes de tuyauterie en polyéthylène (PE-X) reliés en chaud

et installations d'eau froide “Parte 2 “ tuyaux

Le numéro d'immatriculation est le numéro d'immatriculation suivant:1 Tubes non plastifiées au chlorure de polyvinyle (PVC-U) pour l'approvisionnement en eau

GB/T10002.2 Chlorure de polyvinyle (PVC-U) non plastifié pour l'approvisionnement en eau

GB/T18993.1 Système de tuyauterie en poly (chlorure de vinyle) chloré pour chaud

et les installations d'eau froide “Parte 1:Général

Les États membres doivent respecter les dispositions de la présente directive.2 Système de tuyauterie en poly (chlorure de vinyle) chloré pour chauffage

et les installations d'eau froide ¢ Partie 2: tuyaux

Les États membres doivent fournir les informations suivantes:1 Polyéthylène/aluminium/polyéthylène composite sous pression

tuyauterieJe ne sais pas.Partie 1: PE/AL/PE soudé par tuyau en aluminium

Les États membres doivent fournir les informations suivantes:2 Polyéthylène/aluminium/polyéthylène composite sous pression

tuyauterieJe ne sais pas.Partie 2 : tuyaux en PE/AL/PE soudés à l'envers par tuyau en aluminium

ISO (en anglais)1167-2006 Systèmes de tuyauterie en plastique - tuyaux en thermoplastique - Détermination de la résistance à la pression interne à température constante.

Pour les appareils électroniquesDétermination de la résistance des tubes à polyolefine pour le transport des fluides à la propagation des fissures.

Pour les appareils électroniquesSystèmes de tuyauterie et de conduites en plastique - Détermination de la résistance hydrostatique à long terme des matériaux thermoplastiques sous forme de tuyaux par extrapolation (ISO9080, édition 1.0 (2003) MOD)

Pour l'utilisation dans les appareils électroménagersPipe, plastique, sous pression interne constante, temps de défaillance de (pas de document S/S)

Pour l'utilisation dans les machines de traitement de l'airMéthode d'essai standard pour la résistance à la pression hydraulique de courte durée des tuyaux, tubes et raccords en plastique1

Le produit doit être présenté dans la boîte de réception.Pièces en thermoplastique - Détermination de la résistance à la pression interne à température constante

Ⅱ. Caractéristique

1.1 Cet instrument est utilisé pour tester une certaine plage de pression interne sur une longue période de tubes en plastique.

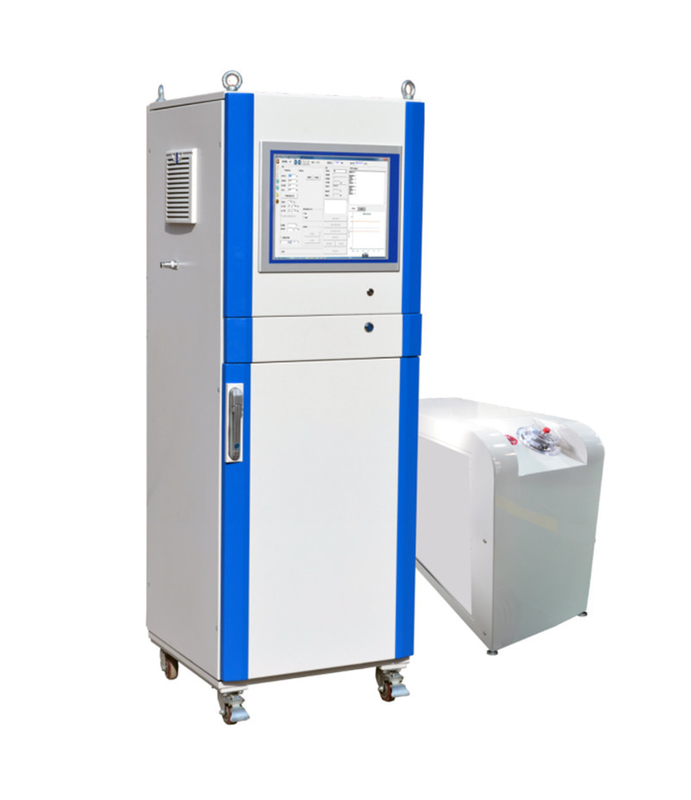

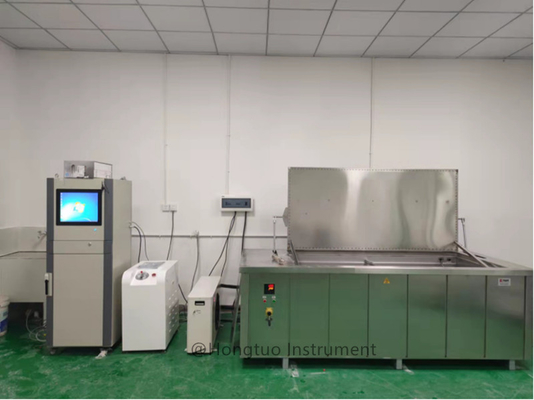

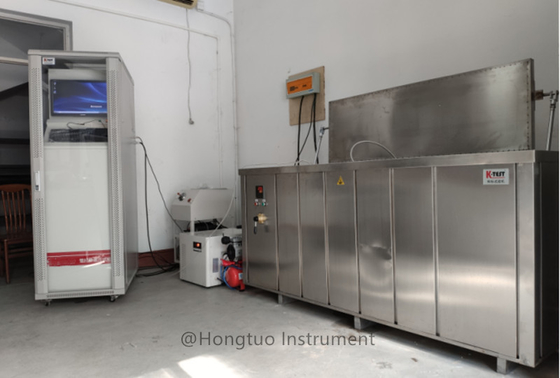

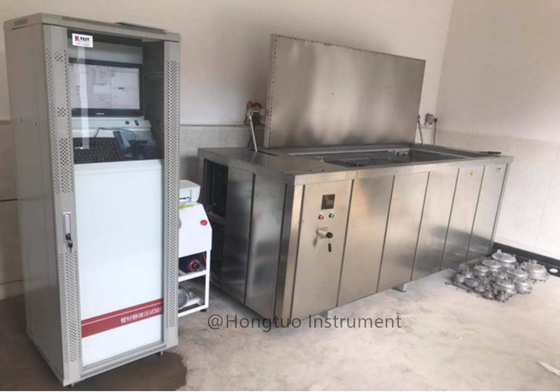

1.2 L'instrument est constitué d'un appareil de pression, d'une station de pression, d'un réservoir d'eau, d'un système de régulation de la température et d'un système informatique.

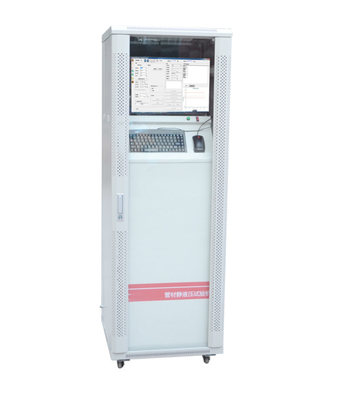

Cadre principal: Il est constitué de pièces de microcontrôle de pression, de pièces de pression de remplissage automatique et de pièces de pression de décharge électrique, la partie de microcontrôle de pression adopte la commande MCU du microordinateur;équipés d'une résolution élevée, à grande vitesse de la puce adc 16 bits delta, communication en temps réel et ordinateur; et il peut automatiquement remplir et soulager la pression en fonction de la situation de pression.

Station de pression:Sa fonction principale est de fournir une pression au châssis principal, l'exigence de pression limite inférieure de la station de pression doit être supérieure à celle de tous les échantillons testés.La pompe à piston de la station est fabriquée aux États-Unis (grand débit, faible bruit, haute pression, entretien gratuit).

réservoir d'eau:Il est constitué d'une partie d'ouverture électrique, d'une partie d'autocirculation, d'une partie de chauffage, d'une partie de remplissage automatique d'eau et d'une partie d'isolation.

Système de régulation de la température:Il peut contrôler avec précision la température du réservoir d'eau, l'affichage de la température, régler la température individuellement.En même temps, il peut également garantir la température.

Système logiciel: En se connectant avec l'interface série RS232 à la pression sur l'hôte, il peut fournir le réglage des paramètres, l'étalonnage, le soulagement de la pression, le zéro, la modulation de l'amplitude, le dessin de l'essai,enregistrements d'essais et rapports d'essais d'impression et autres fonctions.

2. Application

L'instrument est largement utilisé dans l'essai de pression interne de toutes sortes de tuyaux en plastique.les secteurs nationaux des essais et les secteurs de la recherche scientifique.

3.Conditions de travail

Pour effectuer un essai, les conditions suivantes doivent être remplies:

3.1 Température ambiante: 10°C à 40°C;

3.2 Température ambiante: 30% à 80%;

3.3 sans vibration, sans milieu corrosif;

3.4 Installer et régler l'instrument à niveau sur une base solide;

3.5 Aucune forte interférence électromagnétique et aucune forte résistance au vent;

3.6 Un système d'échappement intérieur est nécessaire pour empêcher l'instrument

ⅢPrincipales spécifications

1. contrôle séparé de la pression d'essai et du temps dans 3 lignes

2. gamme de pression additive: 0 à 10 000 MPa

3. pression de travail maximale du système de pression principale 16 MPa

4. pompe à piston haute pression

(1) pression: 16 MPa

(2) volume: 8 à 11,3 litres/min

(3) vitesse de rotation :920 tr/min

5. précision de réglage de la pression: + 2% et - 1% de la limite supérieure et inférieure de la pression

valeur de pression d'essai respectivement

6. résolution de la valeur de pression:0.001Mpa

7. transformateur: les périodes d'échantillonnage de la pression d'essai sont de 0,1 milliseconde.

8. plage de temps: 0 ¢ 99 99 h

9. précision de chronométrage:1S

Ⅳ.Structure et théorie

The high pressure liquid generated by high pressure pump is transported to samples in media temperature constant tanks through high pressure hoses to carry out pipe long time hydrostatic pressure tests after being measured by main engine of pressure control system
