Le produit est fabriqué à partir d'un matériau de la catégorie 1 ou de la catégorie 2.
 |
| Lieu d'origine: | Dongguan en Chine |
| Nom de marque: | DahoMeter |
| Certification: | ISO,SGS |
| Numéro de modèle: | DH-2010F |
| Quantité de commande min: | Un ensemble |
|---|---|
| Prix: | negotiable |
| Détails d'emballage: | emballage en bois standard d'exportation |
| Délai de livraison: | 5 à 8 jours |
| Conditions de paiement: | LC, D/A, D/P, T/T, Western Union, MoneyGram |
| Capacité d'approvisionnement: | 300 ensembles par mois |
| Utilisation: | Système de mesure visuel | Test avant livraison: | - Oui, oui. |
|---|---|---|---|
| Service après-vente: | - Oui, oui. | Taille de la table en métal: | 350*220 mm |
| Taille des tables en verre: | 230*130 mm | Taille de déplacement de l'axe X/Y: | 200*100 mm |
| Mettre en évidence: | matériel d'essai optique,instruments de mesure optiques,0.002mm/S |
||

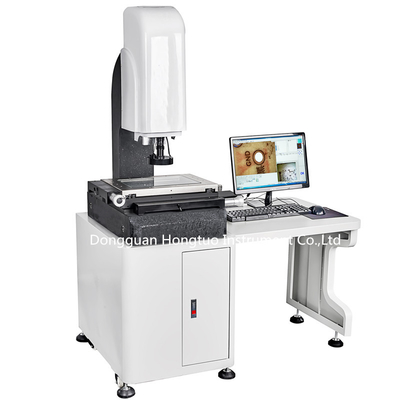

Machine de mesure d'image manuelle avec rapport Excel,DXF,Word et CAD
Introduction:
La machine à mesurer les coordonnées optiques / la machine à mesurer l'image adopte une magnification multi-précision, une distorsion ultra-faible et un zoom télécentrique haute résolution développé par notre société,équipé d'un système vidéo multicolore DSP 1/2 ̊ CCD que notre société a spécialement conçu pour la mesure optique, de sorte que les veines de surface de la pièce à usiner puissent être affichées très clairement et distinctement, l'hiberarchique du profil est distincte, et peut être précisément agrandie de 20 à 125 fois pour une mesure de précision.
Structure et composition:
L'instrument de mesure d'image est une sorte de caméra couleur CCD haute résolution, lentille zoom continu, affichage couleur, générateur de ligne transversale vidéo, règle optique de précision, processeur de données multifonctionnel,Logiciel de mesure des données 2D et appareil de mesure d'images optiques de haute précision des structures de table.
Les spécifications:
| Appareil de mesure d'image Hongtuo | ||||||||
| Modèle | Portée | Taille extérieure | Poids (en kg) | Capacité (en kg) | ||||
| DH-2010F | 200*100*200 mm | 500*700*1100 mm | 170 | 20 | ||||
| Précision | Axe XY | Axe Z | ||||||
| 3um+L/200 | ||||||||
L, la longueur mesurée | ||||||||
| Vitesse | Axe XY | Axe Z | ||||||
| La main | La main | |||||||
| Environnement de fonctionnement | Température:20°C±2°C Variation de température:< 2°C/h Humidité: 50 à 60% | |||||||
| Vibration:< 0,002 mm/s,< 15 Hz | ||||||||
| Pour les appareils à commande numérique: | ||||||||
Liste de configuration | ||||||||
| Numéro | Nom de l'article | Définition | Spécification technique | |||||
| 1 |
Corps de la machine | Hôte | Système de mesure vidéo | |||||
| 2 | La structure | 00 marbre de niveau Jinan | ||||||
| 3 | Régle | Résolution de l'axe XY 0,5 μm | ||||||
| 4 | Le guide | Guide croisé de type V | ||||||
| 5 | Un rockeur | XYZ 3 axes rocker, audacieux est pas facile à déformer | ||||||
| 6 |
Système optique | Le CCD | 1/3 ̊ Caméra à couleur CCD | |||||
| 7 | Lentille | Lentille zoom | ||||||
| 8 | Puissance de multiplication | Magnification optique de 0,7-4,5X Magnification vidéo 30-230x | ||||||
| 9 | Lumière de surface | 3 anneaux 8 octants, éclairage à froid LED | ||||||
| 10 | Lumière de profil | Éclairage à froid à LED | ||||||
| 11 | Système logiciel | Logiciels de mesure | Système fabriqué indépendamment | |||||
| 12 | Système de commande électronique | Système de contrôle Hongtuo | Développement indépendant | |||||
| 13 |
Les accessoires | Ordinateur | Autres appareils électroniques | |||||
| 14 | Tableau de travail | Tables de travail spécialement conçues | ||||||
| 15 | Certification | Qualifié par Hongtuo | ||||||
