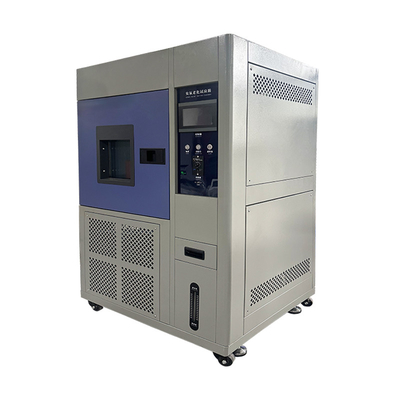

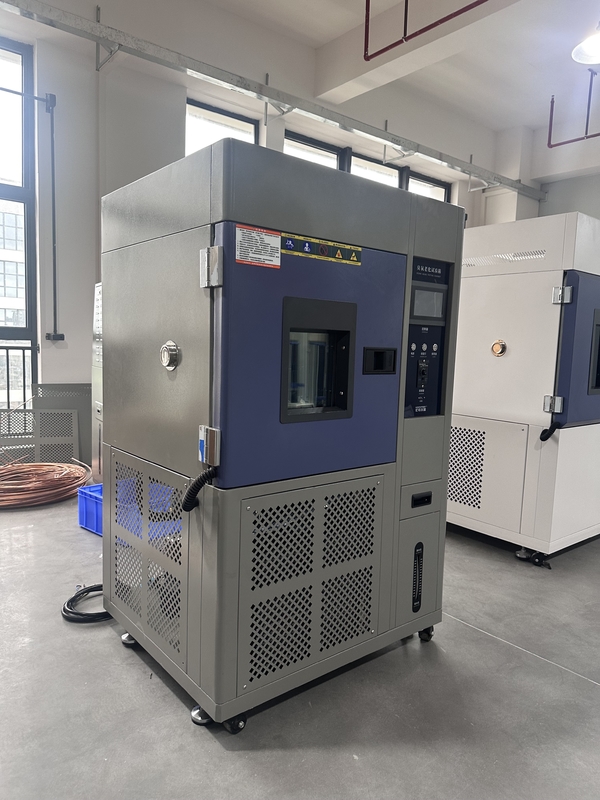

Chambre de test du vieillissement de l'ozone GB/T7762-2003 Machine de test du vieillissement de l'ozone en caoutchouc

Chambre d'essai de vieillissement à l'ozone GB/T7762-2003 Machine d'essai de vieillissement à l'ozone pour caoutchouc

Caractéristiques :

1. Le système de test a une conception structurelle raisonnable, un processus de fabrication standardisé et une apparence belle et généreuse.

2. Détection continue en ligne 24 heures sur 24, les données peuvent être consultées à tout moment.

3. Il adopte un contrôleur intégré de concentration d'ozone, de température et d'humidité (la méthode de réglage est de type bouton tactile léger), avec une intégration élevée, une bonne fiabilité, un écran LED, une résolution d'affichage de la température (0,1°C), de la concentration d'ozone (1pphm), un contrôle de la valeur de consigne PID et une utilisation facile.

4. Le détecteur d'ozone dédié répond à la norme internationalement reconnue pour la détection d'ozone, avec des performances stables, un contrôle automatique du zéro, une lampe UV à source lumineuse froide sans ozone, longue durée de vie et haute précision.

5. L'interface de la concentration d'ozone d'essai chimique classique est réservée pour un étalonnage, une analyse et des tests pratiques.

6. L'équipement dispose des dispositifs de protection de sécurité suivants : protection contre les surcharges de puissance, les courts-circuits, surcharge du circuit de commande, court-circuit, protection de mise à la terre, protection contre les surchauffes, invite sonore d'alarme et protection contre le manque d'eau.

Normes :

GB/T 7762 Caoutchouc vulcanisé ou caoutchouc thermoplastique Résistance à la fissuration par l'ozone Essai de traction statique

GB/T13642 Essai de vieillissement à l'ozone du caoutchouc vulcanisé - Méthode d'essai de traction dynamique

GB/T 13642-2015 Caoutchouc vulcanisé ou caoutchouc thermoplastique Résistance à la fissuration par l'ozone Essai de traction dynamique

GB/T 24134-2009 Évaluation de la résistance à l'ozone des tuyaux en caoutchouc et en plastique dans des conditions statiques

HG/T 2869 Tuyaux en caoutchouc et en plastique - Évaluation de la résistance à l'ozone dans des conditions statiques

ISO 1431-1 Caoutchouc vulcanisé ou thermoplastique. Résistance à l'ozone. Partie 1 : Essai de contrainte statique et dynamique

Spécification :

1. Modèle : DH-OA-100

2. Plage de concentration d'ozone : 30~1000 pphm (minimum 30 pphm sans exigence d'humidité)

3. Méthode de génération d'ozone : méthode du générateur d'ozone

4. Vitesse de l'air dans la boîte : 8-20 MM/S (la plage peut être ajustée de manière appropriée, ne peut pas être affichée)

5. Fluctuations de la concentration d'ozone : ±10%, température 40~55 degrés, humidité 60~80% fluctuations de la concentration d'ozone ±1pphm

7. Résolution de température : 0,1°C

8. Fluctuations de température : ±0,5°C Plage de température RT+10-75°C.

9. Plage d'humidité : 40%~80% (généralement 65%)

10. Humidité : 0,1% RH.

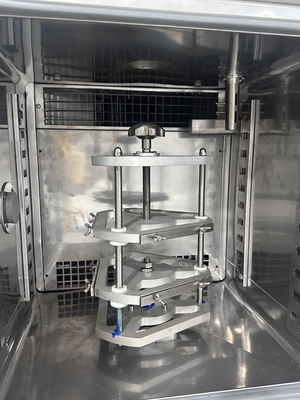

11. Mode de rotation : porte-échantillon rotatif à 360 degrés (vitesse 1-5 tr/min)

12. Débit d'air d'admission : A. 0-6 cfm ; B. 10-20 cfh

13. Travail d'essai : 6 jeux de nouveaux porte-échantillons, 3 jeux de traction statique, 3 jeux de traction dynamique.

14. Taille de la chambre : 500×500×400 mm (largeur*profondeur*hauteur)

15. Poids de l'équipement : environ 300 Kg

16. Alimentation électrique de l'équipement : 380V 3,5 KW

Introduction de la structure :

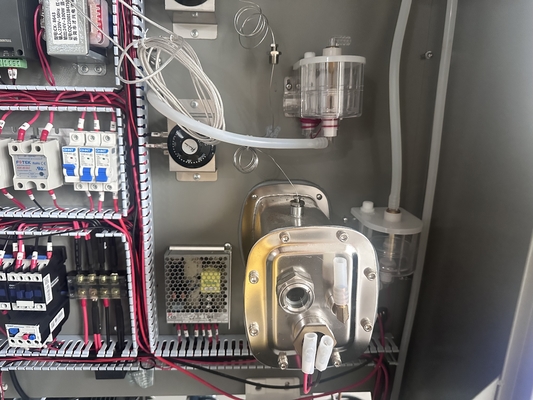

1. La boîte d'essai est une structure intégrale. Le système de traitement de l'air est situé dans la partie inférieure arrière de la boîte, et le système de détection et de contrôle est situé sur le côté droit de la boîte d'essai.

2. Il y a des inter-couches de conduits d'air sur trois côtés de la chambre, des humidificateurs chauffants distribués (commandés selon le modèle), des pales de ventilateur de circulation et d'autres dispositifs. La couche supérieure de la boîte d'essai est équipée d'un trou d'échappement équilibré. Le gaz dans la chambre d'essai doit être évacué en continu pour maintenir l'équilibre de la concentration de gaz dans la boîte d'essai. La boîte d'essai a une seule porte et est scellée avec du caoutchouc de silicone résistant à l'ozone.

3. La boîte d'essai est équipée d'une fenêtre d'observation et d'une lampe d'éclairage commutable.

4. Le contrôleur intelligent à écran tactile est situé à l'avant droit de l'équipement.

5. Dispositif de circulation d'air : conduit d'air de circulation intégré, le flux d'air d'essai est uniformément parallèle à la surface de l'échantillon de haut en bas,

6. La coque est en tôle d'acier laminée à froid de haute qualité et la surface est traitée par pulvérisation électrostatique.

7. La source d'air adopte une pompe à air électromagnétique sans huile.

8. Chauffage électrique magnétique en acier inoxydable.

9. Assemblage de génération d'ozone par décharge silencieuse.

10. Moteur spécial, ventilateur à convection centrifuge.

11. Alimentation en eau du réservoir d'eau sous le montage, contrôle automatique du niveau d'eau.

12. Débitmètre de gaz, contrôlant avec précision le débit de gaz à chaque niveau.

13. Équipé d'un dispositif de purification de gaz. (Absorption au charbon actif et tour de séchage au gel de silice)

14. Ordinateur intégré de contrôle industriel intégré (écran tactile couleur 7 pouces).

Avant l'expédition de l'équipement, la liste des équipements et le délai de livraison doivent être confirmés avec la Partie A, et l'équipement ne peut être expédié qu'après confirmation. Après l'arrivée de l'équipement, la Partie B enverra une personne spéciale pour effectuer une acceptation initiale du déballage de l'équipement. Le contenu de l'acceptation est le suivant :

a. Si les spécifications, modèles et quantités de l'équipement sont complets ;

b. Si les pièces et accessoires de l'équipement sont complets et intacts ;

c. Si les paramètres de l'équipement répondent aux exigences techniques ;

d. Si les informations sur l'équipement sont complètes ;
