Le produit est fabriqué à partir d'un matériau de la catégorie 1 ou de la catégorie 2.
 |
| Lieu d'origine: | La Chine |
| Nom de marque: | Dahometer |
| Certification: | ISO,SGS |
| Numéro de modèle: | DH-5040F |
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | USD5999 to 6599 |
| Détails d'emballage: | Casse en bois pour exportation standard |
| Délai de livraison: | Environ 7 jours |
| Conditions de paiement: | D/P, T/T, Western Union, |
| Capacité d'approvisionnement: | 1000 ensembles par mois |
| Nom: | Machine à mesurer les coordonnées optiques pour l'imagerie industrielle 3D Instrument d'imagerie CNC | Caractéristiques du produit:: | Peut correspondre à l'interrupteur de pied, facile à utiliser partout. |
|---|---|---|---|
| Poids (kg): | 500 | La taille de la pièce doit être indiquée.: | 850*1050*1200 |
| Système logiciel: | Logiciel de mesure | Service après-vente: | OUI |

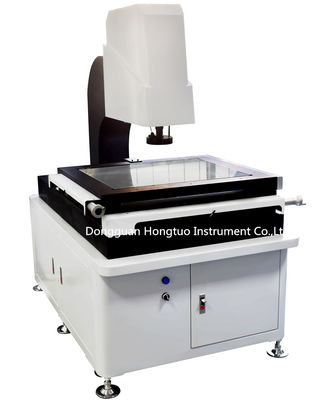

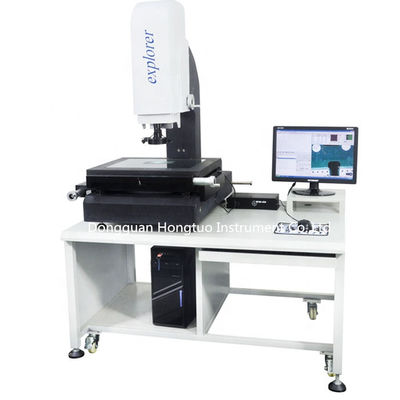

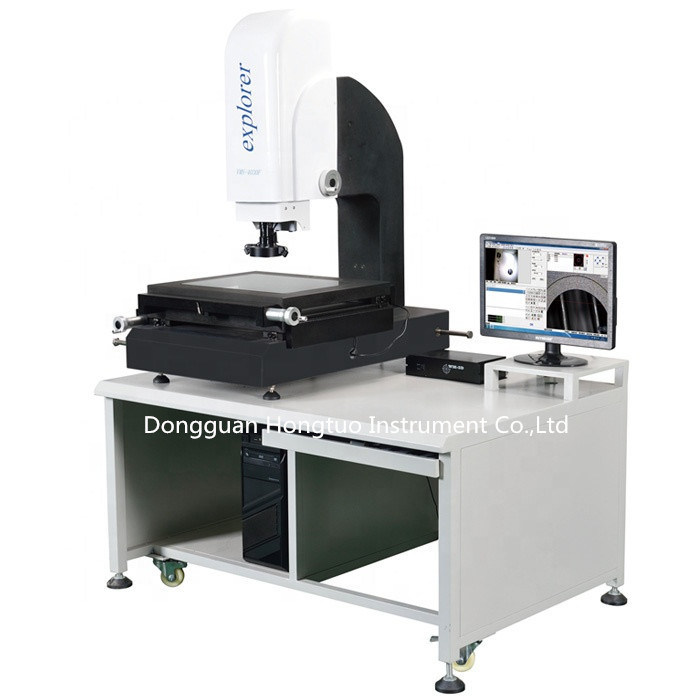

Machine de mesure de coordonnées optiques d'imagerie industrielle CNC 3D
Application :
L'instrument de mesure d'image représente un saut qualitatif par rapport au projecteur de mesure. Il a fait passer la méthode de mesure industrielle de la projection optique traditionnelle au comptage par écran d'ordinateur, basée sur l'ère de l'image numérique.
Spécification :
| Modèle | DH-2010F | DH-3020F | DH-4030F | DH-5040F | |
| Table de travail | Taille de la table métallique (mm) | 350*220 | 450*350 | 550*450 | 700*600 |
| Taille de la table en verre (mm) | 230*130 | 330*230 | 430*330 | 530*430 | |
| Course des axes X/Y (mm) | 200*100 | 300*200 | 400*300 | 500*400 | |
| Course de l'axe Z | Espace effectif de 245 mm, course de mise au point de 200 mm, et distance de travail de 95 mm | ||||
| Type d'entraînement | Entraînement par tige des axes X/Y, entraînement par axe optique de l'axe Z | ||||
| Poids (kg) | 170 | 260 | 300 | 500 | |
| Dimensions (L)*(l)*(H) | 500*700*1100 | 600*750*1100 | 700*900*1150 | 850*1050*1200 | |
| Système d'asservissement de mesure | Résolution de l'échelle optique : axes X/Y/Z 0,0005 mm (0,5 µm) | ||||
| Précision de mesure : ≤3 µm + L/200 précision de répétabilité : ≤3 µm + L/200 (L est la longueur mesurée, unités : mm) | |||||
| Le processeur de données polyvalent peut mesurer des points, des lignes, des boucles, des cercles, des angles, etc. | |||||
| Système d'imagerie (Accessoires standard) |
Caméra : Caméra CCD couleur SONY 1/3" | ||||
| Grossissement de l'objectif : 0,7~4,5X WD : 95 mm | |||||
| Peut être équipé d'un objectif 0,5x, grossissement total : 15-115x | |||||
| Peut être équipé d'un objectif 2x, grossissement total : 60-460x | |||||
| Système d'éclairage | Lumière de surface et lumière de projection, lumière froide, longue durée de vie, luminosité réglable, lumière de surface et lumière de transmission utilisent des LED, alimentation : 220/110V (AC), 50HZ 30W | ||||
