Le produit est fabriqué à partir d'un matériau de la catégorie 1 ou de la catégorie 2.
 |
| Lieu d'origine: | Dongguan, en Chine |
| Nom de marque: | DahoMeter |
| Certification: | ISO,SGS |
| Numéro de modèle: | CPJ-3015(Z) |
| Quantité de commande min: | Un ensemble |
|---|---|
| Prix: | USD3899 to USD4999 |
| Détails d'emballage: | emballage en bois standard d'exportation |
| Délai de livraison: | 5 jours |
| Conditions de paiement: | LC, D/A, D/P, T/T, Western Union, |
| Capacité d'approvisionnement: | 300 ensembles par mois |
| Nom: | CPJ-3015 Machines de mesure optique compacte refroidie à l'air forcé pour l'industrie électronique | Taille de la table en verre (mm): | Le nombre de points |
|---|---|---|---|
| Précision de mesure: | (3+L/50) μm | Test avant livraison: | OUI |
| Pouvoir: | Le système de freinage doit être équipé d'un dispositif de freinage à haute tension. | Facultatif: | Mini-imprimante, détecteur Edge, logiciel M2D et ainsi de suite. |

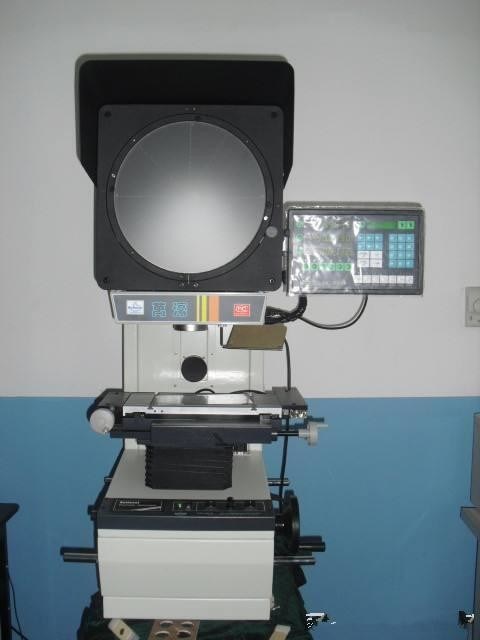

CPJ-3015 Machines de mesure optiques compactes à refroidissement par air forcé pour l'industrie électronique
Simple et intuitif, haute efficacité. Peut rapidement détecter toutes sortes de formes de contour de pièces complexes, de taille et de modèle de surface, tels que les vis, etc.
Utilisations :
1. Le projecteur de profil est principalement utilisé pour la mesure de la longueur des pièces mécaniques,
angle, contour et forme de surface.
2. Il est largement utilisé dans les compteurs, l'électronique, la machinerie aérospatiale, l'industrie légère, les collèges, les instituts de recherche et les départements de mesure et d'inspection.
3. Cet instrument peut inspecter toutes sortes de surfaces et de contours de pièces complexes, de cames, de filetages de vis, d'engrenages, de fraises, etc.
Spécification :
| Modèle | CPJ-3015 | ||||
| Table | La taille de la table en métal (mm) | 340X152 | |||
| La taille de la table en verre (mm) | 196X96 | ||||
| Course de l'axe X (mm) | 150 | ||||
| Course de l'axe Y (mm) | 50 | ||||
| Course de l'axe Z (mm) | 90 pour la mise au point | ||||
| Précision de mesure | (3+L/50)µm | ||||
| Résolution (axe X, axe Y) | 0,0005 mm | ||||
| Taille de l'écran (mm) : | Ø 312 Plage d'utilisation > Ø 300 (avec la ligne de mesure) | ||||
| Plage de rotation de l'écran : | 0°~360° | ||||
| Résolution de l'angle de rotation | 1´ ou 0,01° | ||||
| Objectif | Grossissement | 10X option | 20X option | 50X option | 100X option |
| Champ de vision | Ø30 | Ø15 | Ø6 | Ø3 | |
| Distance de travail | 77,7 mm | 44,3 mm | 38,4 | 25,3 | |
| Max. hauteur de la pièce | 80 mm | 80 mm | 80 mm | 80 mm | |
| Système de traitement des données | Système de traitement des données multifonction DC-3000, apparaissant en anglais, peut être utilisé pour collecter des données et mesurer des points, des lignes, des cercles, des angles et des distances | ||||
| Froid | Par trois ventilateurs | ||||
| Éclairage | Éclairage de transmission et de réflexion : lampe halogène 24V/150W. | ||||
| Puissance | 110V/220V (AC), 50/60HZ, Puissance totale = 400W | ||||
| Dimensions | 780*780*1100 mm | ||||
| Poids | 180 kg | ||||
