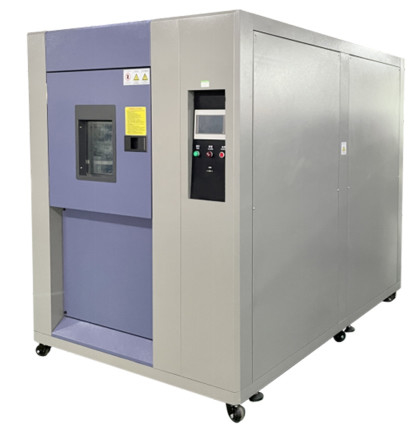

Chambre d'essai de choc thermique à faible bruit 80L/Chambre d'essai de choc thermique de réfrigérant respectueux de l'environnement

Chambre d'essai de choc thermique à faible bruit 80L / Chambre d'essai de choc thermique à réfrigérant respectueux de l'environnement



Méthodes de contrôle et caractéristiques:

1. Le système de contrôle de température équilibré (BTHC) utilise la méthode P.I.D pour contrôler le SSR afin que la quantité de chauffage du système soit égale à la perte de chaleur, il peut donc être utilisé de manière stable pendant une longue période.

2. Technologie japonaise, dérivée de marques taïwanaises

3. Les principaux accessoires sont importés.

4. La machine est silencieuse, moins de 75 décibels, niveau sonore A

5. Contrôle du calcul du débit de la vanne servo du réfrigérant. Économise 30% d'électricité.



Normes d'essai:

1. GB/T 2443.1-2001 Essai A: Méthode d'essai à basse température

2. GB/T 2443.2-2001 Essai B: Méthode d'essai à basse température

3. GB/T 2443.22-2002 Essai N: Méthode d'essai à basse température

4. GJB 150.3-1986 Essai à haute température

5. GJB 150.4-1986 Essai à basse température

6. GJB 150.5-1986 Essai de choc thermique



Paramètres techniques:

1. Température de la chambre d'essai: -40℃ ~ +150℃

2. Tolérance de température: ±2.0℃

3. Température élevée de la serre: 60℃ ~ 200℃

4. Chambre à basse température: -55℃ ~ -10℃

5. Temps de préchauffage: environ 40 minutes

6. Temps de pré-refroidissement: environ 65 minutes

7. Temps de récupération de température: ≤ 5min

8. Méthode d'essai: le registre pneumatique bascule entre 2 ou 3 zones de température

9. Poids de l'objet d'essai: 15kg/couche

10. Système de réfrigération: type binaire

11. Méthode de condensation: refroidi par air

12. Méthode de contrôle: micro-ordinateur programmable + PID + SSR

13. Génération de chaleur: La génération de chaleur de charge maximale admissible de cette machine est de 300w



Structure et matériaux:

Modèle	Dimension interne	Dimension externe
DH-RTS-80-40	400×500×400(LxHxP)MM	1450x1850x1450(LxHxP)MM

1. Matériau de la boîte intérieure: plaque d'acier inoxydable (SUS#304)

2. Matériau extérieur: SPCC (peinture de surface)

3. Matériau d'isolation: mousse de polyuréthane rigide et laine de verre

4. Chauffage: tube chauffant électrique en acier inoxydable en forme de caloduc à ailettes

5. Système de circulation d'air:

a. Moteur importé de 750W, 2 pièces

b. Axe étendu en acier inoxydable

c. Pales de ventilateur multi-ailettes (SIROCCOFAN)

6. Porte de la boîte: porte monobloc, ouverture à gauche

a. 1 poignée intégrée

b. Bouton arrière: SUS#304



Système de réfrigération:

1. Système de réfrigération: Compresseur hermétique français Taikang d'origine importé

2. Réfrigérant: réfrigérant respectueux de l'environnement

3. Condenseur: condenseur à caloducs refroidi par eau

4. Évaporateur: type à ailettes multi-sections

5. Autres accessoires: déshydratant, séparateur d'huile, vanne de débit de réfrigérant, vanne de réparation

6. Système de détente: système de réfrigération à capacité contrôlée



Système de contrôle:

1. Adopte un écran tactile LCD TEMI8229 importé de Corée du Sud, qui peut passer à l'anglais

2. Description du contrôleur:

2.1 Résolution de température: 0.1℃

2.2 Il a la fonction d'afficher la température des réservoirs de stockage haute et basse température et des réservoirs d'essai.

2.3 Corps de mesure de température: 3 jeux de thermocouples conformes aux spécifications DIN

2.4 Méthode de contrôle PID

2.5 Utilisation d'un dialogue d'écran de logiciel de contrôle graphique, d'options directes sur écran tactile, y compris les paramètres de mise sous tension, l'affichage de courbes, le cycle, le programme, l'écran d'affichage, les paramètres auxiliaires, la capacité du programme de démarrage du système et les fonctions de contrôle, avec la température du réservoir haute température, la température fixe réglée, la température du réservoir basse température, la température réglée, la température du réservoir d'essai, le réglage et l'indication du numéro de cycle d'essai, peut afficher l'état d'exécution actuel, la valeur de consigne de température, la valeur de consigne de temps, le temps restant et le nombre de cycles restants

2.6 Le réglage du programme de température est affiché avec une courbe graphique, avec la fonction d'affichage en temps réel de l'exécution de la courbe du programme.

2.7 Capacité d'afficher l'état des défauts et d'expliquer les méthodes de dépannage

2.8 Capacité du programme et fonctions de contrôle:

• Nombre de programmes utilisables: Maximum 32 groupes

• Exécution répétable des commandes: chaque commande peut être exécutée 9999 fois

• Réglage de l'heure 0 ~ 99h59min

• Avec fonction de démarrage réservé

• Fonction de verrouillage des boutons et de l'écran (LOCK)

• Réglage de la température et de la durée de dégivrage



Accessoires standard:

1. Disjoncteur différentiel japonais 3P 100A 1 pièce

2. 3 portes pneumatiques

3. 1 interrupteur d'alimentation principal

4. Contacteur: Taiwan TAIWAN 50A

5. Relais statique: Taiwan FOTEK 220V 40A

6. Trou d'essai: trou de 50mmØ sur le côté gauche du corps de la machine, avec 1 couvercle de trou en acier inoxydable

7. Rack de placement d'échantillons:

.Plateau de stockage en maille d'acier inoxydable SUS#304 2 pièces

.Rails de crémaillère à espacement réglable en acier inoxydable 2 jeux



Environnement:

1. La plage de température de fonctionnement admissible est de 0 ~ 35℃ (température moyenne sur 24 heures ≤ 35℃)

2. Plage de garantie de performance: 5 ~ 35℃

3. Humidité relative: pas plus de 85%

4. Pression atmosphérique: 86 ~ 106Kpa

5. Pas de vibrations fortes autour

6. Pas de lumière directe du soleil ou d'autres sources de chaleur



Alimentation: AC 3Φ5W380V 50HZ; Puissance maximale: 20KW
