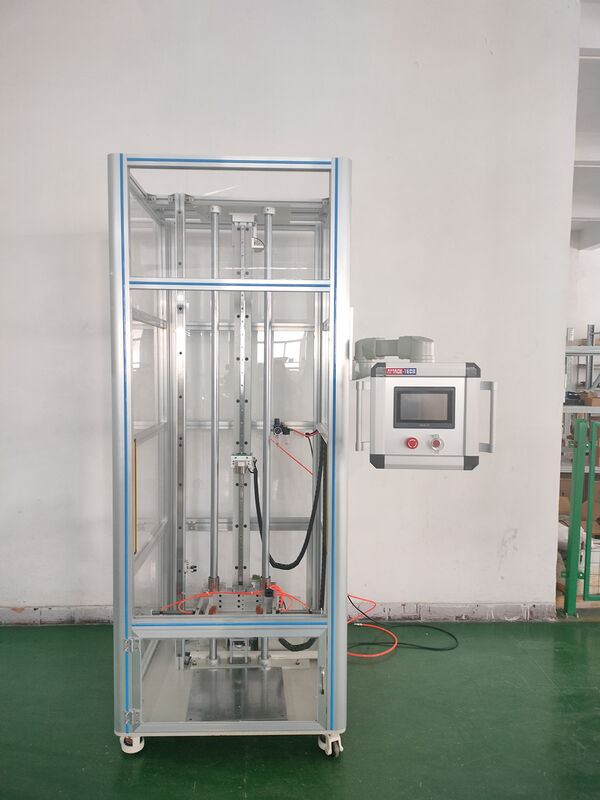

Machine d'essai de chute orientée HT-SXD150

Machine d'essai de chute orientée HT-SXD150

Introduction:

Le testeur de chute de téléphone portable est adapté pour tester la durabilité du boîtier et la résistance de la structure interne aux chutes (lourdes).Il est utilisé pour évaluer l'impact des chutes accidentelles sur les performances du produit lors de l'utilisation réelle par le clientIl convient aux tests de chute sur de petits produits électroniques tels que les téléphones portables, les tablettes, les lecteurs électroniques et les dictionnaires électroniques dans des directions ou des emplacements spécifiés.Le système utilise un écran tactile et un PLC pour communiquer, contrôlant un moteur pas à pas de frein pour entraîner le levage et la descente des pinces sur le mécanisme de chute,et en coordination avec le dispositif de décharge et l'action de décharge des pinces pour réaliser l'essai de chute.

Caractéristiques:

1Le cadre est construit en profil aluminium et en acrylique transparent épaissi, ce qui donne une structure esthétique et robuste.

2Le mécanisme de levage utilise des rails de guidage linéaires et un entraînement par courroie synchrone pour le levage, permettant un réglage arbitraire de la hauteur d'essai.

3Il permet de tester les produits sous plusieurs angles.

4. Utilise un écran tactile et un système de commande PLC, affichant des données telles que la hauteur d'essai et le nombre de tests de chute.

5L'équipement comporte un rideau de lumière de sécurité (arrêt automatique lorsqu'une main pénètre dans la zone d'essai).

Paramètres techniques:

1- Méthode de fonctionnement: réglages de l'écran tactile pour les données pertinentes (hauteur, accélération en temps réel > 9,2 m/s2)

2. Méthode d'entraînement et angle de chute: entraînement à moteur pas à pas freiné, chute omnidirectionnelle.

3- Plage de hauteur de chute: 300-1500 mm (réglable), précision de déplacement + 0,5 mm

4Mode de chute: directionnelle + chute libre, commutable.

5- réglage de la pince: les angles réglables sont de 0°, 45° et 90°.

6. Méthode de serrage: serrage du cylindre.

7Range de serrage: 0 à 180 mm.

8Cette manette peut tourner à 360°.

9Surface de contact avec la chute: dalle de marbre, plaque d'acier, planche en bois.

10Métode de chute: chute répétée.

11Données de test: hauteur de chute.

12Pression de l'air: 0,2 à 0,6 MPa.

13. Dimensions: 800*1000*2200mm (L/W/H) (avec porte de sécurité).

14Le poids de la machine est de 150 kg.

15- Puissance: 1000 W.

16L'alimentation est de 220 V AC à 50 Hz.
