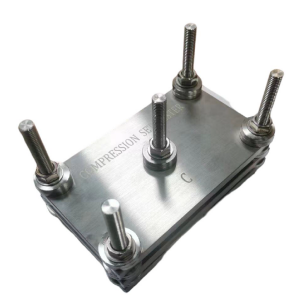

HT-759 Testeur d'ensemble de compression en caoutchouc

Application du projet

Le testeur de l'ensemble de compression en caoutchouc comprime un échantillon d'une hauteur connue à une hauteur spécifiée conformément à l'exigence relative à la vitesse de compression,le maintient pendant un certain temps dans des conditions de température spécifiées, relâche la compression, remet l'échantillon à un état libre et mesure la hauteur de l'échantillon.

Le testeur de jeu de compression est constitué de plaques d'acier parallèles, de limiteurs et de fixations. Il sert à mesurer la déformation du caoutchouc vulcanisé, du caoutchouc thermoplastique ou de la mousse à température ambiante,conditions de température élevée et basse température, à une certaine vitesse de compression et après un certain temps de compression.

Les normes

ASTM D395 - 03 Méthodes d'essai normalisées pour les propriétés du caoutchouc

ISO 815-1 Détermination de l'ensemble de compression du caoutchouc vulcanisé ou du caoutchouc thermoplastique Partie 1: à température ambiante et à température élevée

GB/T 7759.1 Détermination de l'ensemble de compression du caoutchouc vulcanisé ou du caoutchouc thermoplastique Partie 1: à température ambiante et à température élevée

Paramètres techniques:

1. Hauteur de la limite:

(1) Le diamètre de l'échantillon de type A est de 29 mm et sa hauteur de 12,5 mm.

9.3·9.4 lorsque le taux de compression est de 25%

10.6·10.7 lorsque le taux de compression est de 15%

11.25·11.35 lorsque le taux de compression est de 10%

(2) Le diamètre de l'échantillon de type B est de 13 mm et sa hauteur est de 6,3 mm.

4.7·4.8 lorsque le taux de compression est de 25%

5.3·5.4 lorsque le taux de compression est de 15%

5.65·5.7 lorsque le taux de compression est de 10%

2Dimensions du testeur de déformation par compression permanente en caoutchouc: largeur 120 mm, longueur 200 mm

3Poids: environ 15 kg

Principe:

Un échantillon d'une hauteur connue est comprimé à une hauteur spécifiée conformément aux prescriptions relatives au taux de compression, maintenu à une température spécifiée pendant une certaine période de temps,et puis la compression est libérée, l'échantillon est restauré à un état libre et la hauteur de l'échantillon est mesurée.

Procédure d'essai:

1L'échantillon doit être traité à (23 ± 2) °C, (50 ± 5) % RH pendant 24 heures.

2Mesurer l'épaisseur d'origine de l'échantillon avec une précision de 0,02 mm.

3. Mettez l'échantillon dans l'instrument, placez le tampon correspondant au type d'échantillon et verrouillez l'instrument.

4Après avoir serré l'échantillon, il doit être placé dans un four à température réglée dans un délai de 2 heures.

La température et le temps d'essai se réfèrent à la norme ou sont spécifiés par le client. Par exemple, ASTM D1349-99 a: -75°C, -55°C, -40°C, -25°C, -10°C, 0°C, 23°C, 40°C, 55°C, 70°C, 85°C, 100°C, 125°C, 135°C, 150°C,160°C, 175°C, 200°C, 225°C, 250°C. Je suis désolé.

Le temps d'essai recommandé pour le testeur de déformation par compression du caoutchouc est de 22h et 70h (méthode SGSin house).

5Après la fin du temps d'essai, retirez immédiatement l'instrument du four et retirez l'échantillon.

Placer l'échantillon sur un conducteur thermique faible, tel qu'une planche en bois, et le refroidir à (23±2) °C, (50±5)% RH.

6Après avoir refroidi pendant 30 minutes, mesurer à nouveau l'épaisseur de l'échantillon.

Calcul des résultats:

C = [To-Ti]/To-Tn] ×100%

C  Déformation par compression, %

Épaisseur du support, mm

∆Épaisseur de l'échantillon avant l'essai, mm

Épaisseur de l'échantillon après l'essai, mm
