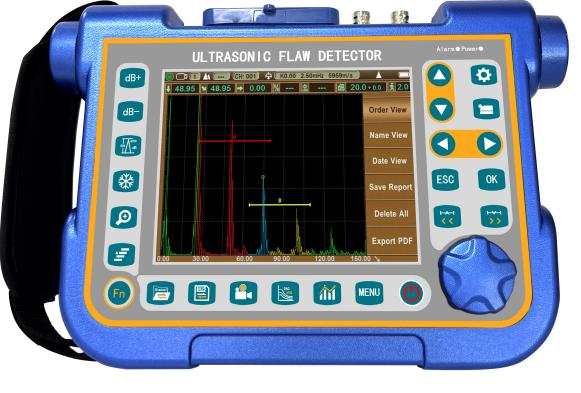

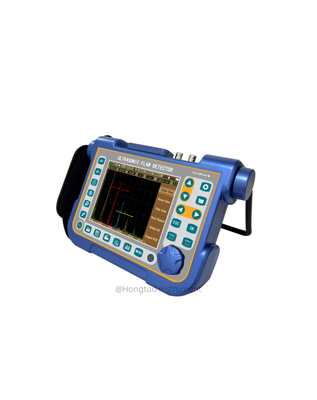

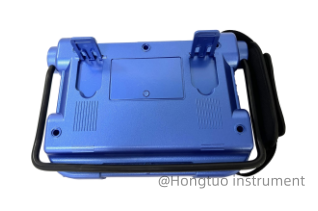

Détecteur de défauts par ultrasons pour l'essai non destructif des métaux et des soudures

Les fonctions

• Étalonnage automatique: étalonnage automatique du décalage zéro de la sonde, de l'angle de la sonde (valeur K) et de la vitesse du matériau

• Peak Hold: comparer les formes d'onde des pics gelés aux A-Scans en direct pour interpréter facilement les résultats des tests

• Localisation des défauts:affichage en direct Voie sonore, projection (distance de surface), profondeur, amplitude

• dimensionnement des défauts: dimensionnement automatique des défauts par AVG ou DAC, rapprochement de l'acceptation ou du rejet des défauts.

• Fonction de correction de surface courbe

• DAC/AVG: La courbe est générée automatiquement et les points d'échantillonnage peuvent être compensés et corrigés.s'étend automatiquement avec la distance de détectionIl peut afficher la courbe AVG de n'importe quelle ouverture

• AWS D1.1Le choix de cette norme peut réduire les calculs manuels et améliorer l'efficacité de la détection

• Fonction de mesure de la hauteur de fissuration

• Porté d'agrandissement: répartition de la portée sur toute la largeur de l'écran

• Enregistrement et lecture vidéo

• Un blocage d'analyse: le blocage d'affichage contient les données sur la forme d'onde et la distance d'essai

• Codage par écho: affichage de 1 à 9 zones d'affichage par écho en différentes couleurs, utilisées pour analyser la position du défaut

• Marquage du pic: capture et marquage du pic en temps réel

• fonction d'affichage de balayage B. Afficher intuitivement la forme du défaut et le résultat de détection est plus intuitif

• Lecture numérique et fonction de déclenchement: l'épaisseur/profondeur peut être affichée en lecture numérique lors de l'utilisation d'une sonde normale et la distance et la profondeur de surface sont affichées directement lorsque la sonde d'angle est utilisée

• analyse du spectre FFT en calculant la forme d'onde d'écho, pour détecter en temps réel les caractéristiques de fréquence et le degré de dommages de la sonde courante

Affichage

Affichage multicolore numérique complet, menu maître-esclave, guide clair

• IPS (In-Plane Switching), pas d'angle de vision, haute résolution 640X480

• Taux de rafraîchissement de l'écran à 60 Hz, affiche rapidement les formes d'ondes de défauts mineurs

•L'affichage à haute luminosité peut être utilisé sous une lumière forte.

• 4 styles d'interface de fonctionnement, et la luminosité de l'écran LCD peut être réglée librement

Paramètre technique
