Le produit est fabriqué à partir d'un matériau de la catégorie 1 ou de la catégorie 2.
 |
| Lieu d'origine: | Chine |
| Nom de marque: | Hontotest |
| Certification: | ISO |
| Numéro de modèle: | Le nombre de points de contrôle doit être le même que le nombre de points de contrôle. |
| Quantité de commande min: | 1 ensemble |
|---|---|
| Prix: | USD14,699.00-USD34,799.00 |
| Détails d'emballage: | Case en bois d'exportation standard |
| Délai de livraison: | Environ 3 jours |
| Conditions de paiement: | LC, D/A, D/P, T/T |
| Capacité d'approvisionnement: | 1000 ensembles par mois |

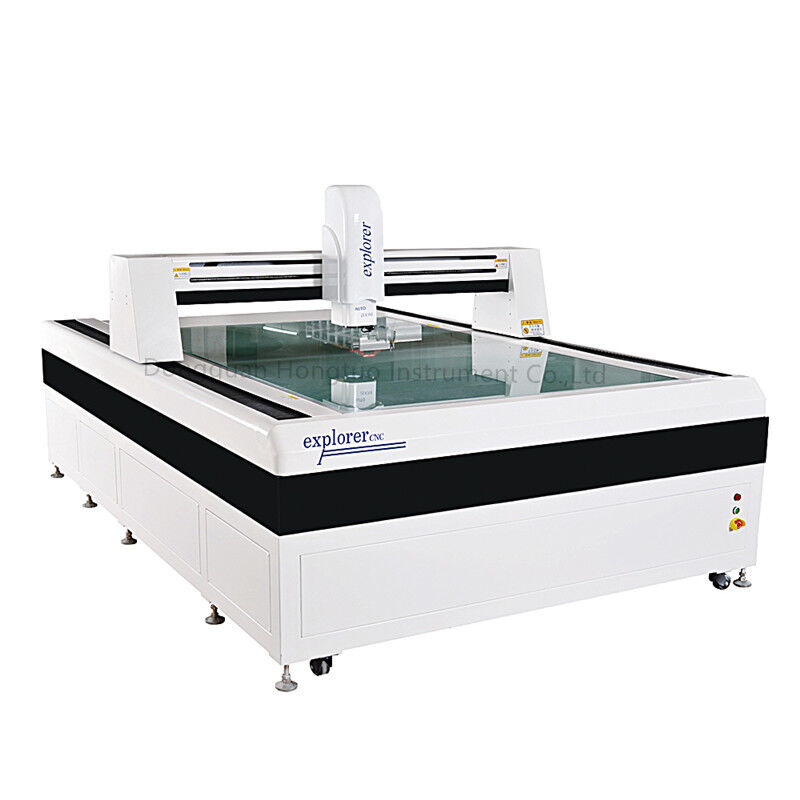

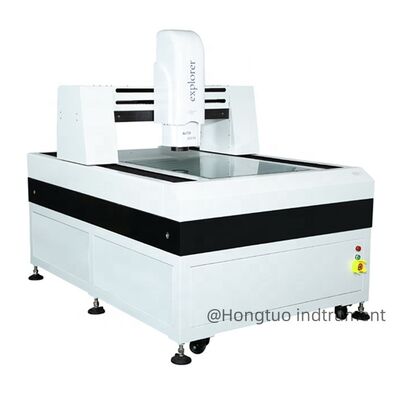

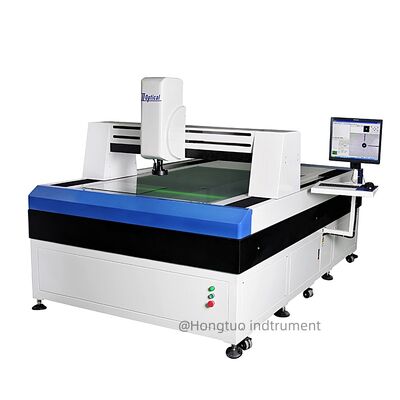

| Nom: | Instrument de mesure d'image automatique à portique pour l'inspection dimensionnelle de préc | Système d'éclairage: | Lumière de Surface et lumière de projection, lumière froide, longue durée de vie, luminosité réglabl |
|---|---|---|---|
| Système d'image: | Caméra : grossissement vidéo japonais SONY CCD 30-230X | Type de lecteur: | Guide linéaire de précision sur les axes X/Y/Z, entraînement par vis à billes. |
| Course de l'axe Z mm: | L'espace effectif est de 245 mm, la course de mise au point est de 200 mm, la distance de travai | Système d'entraînement de mesure: | Résolution de l'échelle optique : axe X/Y/Z 0,0005 mm (0,5 μm) |
Caractéristiques du produit:
1- Mesure globale de haute précision, commande CNC à axe Z.
2.machine de haute précision et de haute résistance: base en marbre/colonne verticale/table de travail, haute précision et bonne stabilité.
3.XYZ axe de seuil rail de guidage de précision de type V importé/système d'entraînement à vis à billes de niveau de meulage importé, longue durée de vie, bonne stabilité.
4.Ruleur de grille de haute précision 0,5 μm.
5Lentille optique à zoom continu WM, différentes images, différent grossissement, pas besoin de correction de zoom.
6.HD caméra japonaise Sony CCD, écran de mesure de haute qualité.
8.Lumière de surface de trois anneaux à huit zones contrôlées par programme,Lumière de profil LED,Lumière coaxiale.Différents produits avec lumière de couleur différente.
9.Equipé d'une poignée de commande, facile à utiliser n'importe où.
10Le pointeur laser indique les positions de mesure, le positionnement rapide et la mesure pratique.
|
Modèle de machine |
Je ne sais pas.Numéro de série |
Je ne sais pas.Numéro de série |
Je ne sais pas.Numéro de série |
Je ne sais pas.Numéro de série |
|
|
Table de travail |
Voyage sur l'axe X/Ymm |
400*300 |
500*400 |
600*500 |
800*600 |
|
Voyage de l'axe Z mm |
L'espace effectif est de 245 mm, le coup de mise au point est de 200 mm, la distance de travail est de 95 mm. |
||||
|
Taille de la table mentale en mm |
600*500 |
700*600 |
800*700 |
1000*800 |
|
|
Taille de table en verre en mm |
500*400 |
600*500 |
700*600 |
800*600 |
|
|
Type de lecteur |
Guide linéaire de précision de l'axe X/Y/Z, entraînement à vis à bille de meulage. |
||||
|
Système d'entraînement de mesure |
Résolution de l'échelle optique:axe X/Y/Z 0,0005 mm ((0).5Pour les produits: |
||||
|
Précision de mesure:≤ 3Résistance à la combustion≤ 3Pour les appareils de traitement de l'air |
|||||
|
Moteur servo à haute performance à axe Z, double système de commande en boucle fermée. |
|||||
|
Système d'image |
Caméra: japonais SONY CCD vidéo grossissement 30-230X |
||||
|
Len:objectif zoom haute définition/agrandissement continu de 0,7-4,5X Peut correspondre à l'objectif 0.5X, grossissement total: 15 à 115X Peut correspondre à l'objectif 2X, grossissement total:60-460X |
|||||
|
Système d'éclairage |
Lumière de surface et de projection, lumière froide, longue durée de vie, luminosité réglable. |
||||
|
Dimension extérieure de la machine |
700*900*1650 |
1100*1000*1650 |
1300*1600*1650 |
1300*1800*1650 |
|
|
Poids en kg |
800 |
1000 |
2000 |
2600 |
|
