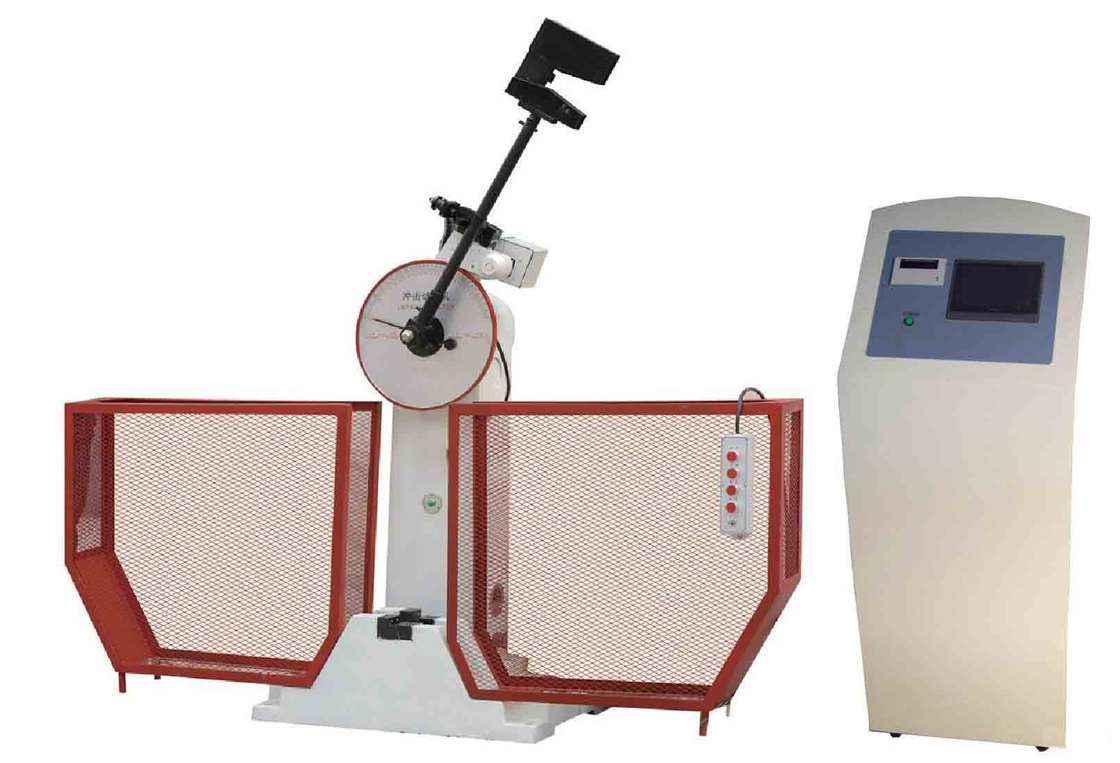

Testeur d'impact à pendule à affichage numérique pour films plastiques et matériaux d'emballage

1.Brève introduction

La machine d'essai d'impact à affichage numérique à commande par écran tactile est un nouveau type de machine d'essai d'impact lancé par notre société. Après une mise à jour et une amélioration techniques continues au cours des dernières années, le produit a atteint le niveau technologique avancé national et l'utilisateur a été impliqué dans la métallurgie du fer et de l'acier, la fabrication de machines, les universités, les instituts de recherche et d'autres domaines. Les produits sont également exportés vers l'Australie, l'Inde, la Malaisie, la Turquie, le Brésil et d'autres pays et ont gagné les éloges des utilisateurs nationaux et étrangers.

2.Application

Cette machine convient à la métallurgie mécanique, à l'aérospatiale, aux collèges et universités, aux instituts de recherche et à d'autres domaines pour mesurer la valeur de résistance aux chocs des matériaux métalliques et la résistance aux chocs des matériaux métalliques sous charge dynamique.

3. Introduction aux fonctions de base

Semi-automatique :Prenez manuellement le pendule pendant le test, déchargez manuellement le matériau une fois terminé, puis effectuez le déchargement et l'impact. Une fois l'impact terminé, l'appareil prend automatiquement le pendule. La zone d'impact et la résistance aux chocs seront affichées dans le système après chaque expérience. Les trois tests forment un groupe et le système calcule automatiquement la valeur moyenne des trois énergies d'impact après l'achèvement d'une série.

Fonction de stockage :Il peut stocker 100 ensembles de données expérimentales, y compris le nom du test, la valeur originale du test, la valeur moyenne, la durée du test et d'autres informations.

Fonction d'impression :(facultatif) Imprimez les données de test actuelles via une micro-imprimante.

Énergie à plusieurs niveaux :L'appareil prend en charge plusieurs marteaux de différents niveaux d'énergie.

4. État de fonctionnement

1) Température ambiante comprise entre 10 et 35 ℃ ;

5.Spécification

1)Énergie d'impact : 300 J, 150 J

2) Plage d'échelle du cadran et valeur de division :

3) Couple du pendule

4) Pré-angle du pendule : 150°

5) Distance du centre du pendule au point d'impact (centre de test) : 750 MM

6) Vitesse d'impact : 5,2 M/S

7) Exemple de portée de support : 40 MM

8) Le rayon de l'extrémité du support d'échantillon : 1-1,5 MM

9) Angle de support de l'échantillon : 0°

10) Rayon d'arc du couteau à impact : 2-2,5 MM

11) L'angle entre les deux faces inclinées du couteau à percussion : 30°

12) Épaisseur de la lame d'impact : 16 MM

13) Spécifications de l'échantillon : 10 * 10 * 55MM

14) Le poids de la machine d'essai : environ 500 kg

15) Dimensions de la machine d'essai : 2124*600*1340MM

16) Alimentation : système triphasé à trois fils 50HZ380V180W (moteur principal)

6.Configuration standard

1)L'hôte : un.

2)Pendule :

Spécifications, grand pendule 300J, petit pendule 150J.

Quantité, un chacun, deux au total.

3)Modèle Span : Spécifications, L=40. Quantité, un.

4) Le bloc central de l'échantillon : spécifications, type L = 40 (V. U). Quantité, un.

5)Le détacheur : quantité, un.

6) Restez en mouvement : Spécifications, S = 30. Quantité, un.

7) Clé hexagonale : Spécifications, S=14. Quantité, un.

8) Vis d'angle de terre : Spécifications, M16 × 200. Quantité, quatre jeux.

9) Les mâchoires (y compris le support) : Quantité, un seul paiement. Notez qu'il est installé sur l'hôte.

10) Un ensemble de table LCD à écran tactile.
