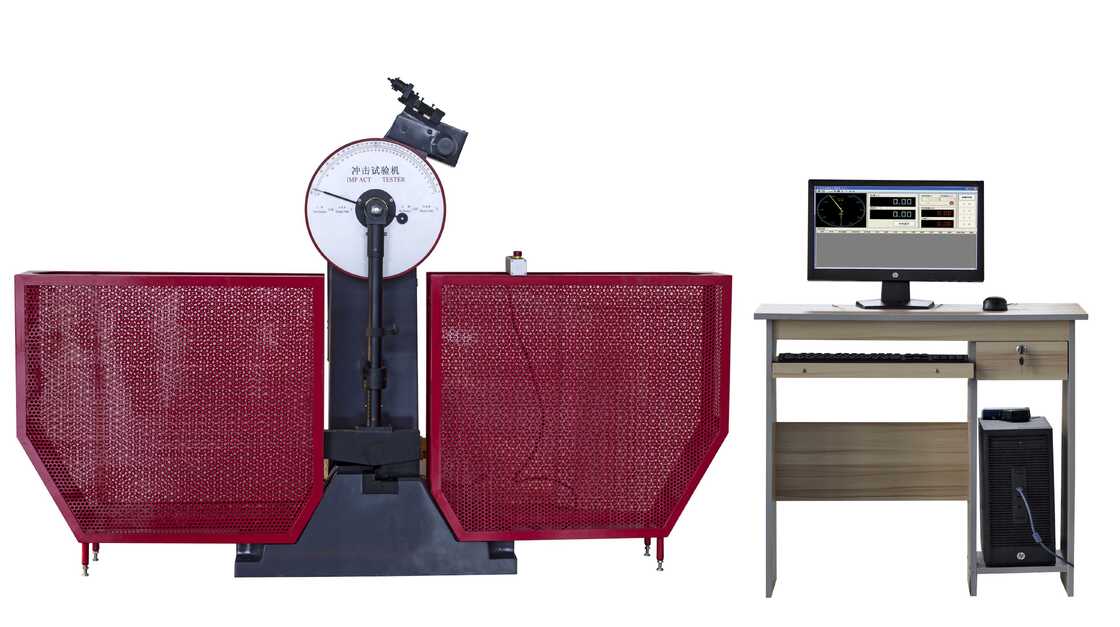

Pendule de choc contrôlé par ordinateur pour films plastiques et matériaux d'emballage

I. Performance Description :

La machine d'essai de choc DB-300C est utilisée pour mesurer la résistance aux chocs des matériaux métalliques sous charge dynamique, afin de juger de la qualité des matériaux sous charge dynamique.

La machine est une machine d'essai semi-automatique à contrôle par micro-ordinateur, avec une opération simple et une grande efficacité de travail. Elle est contrôlée par commande électrique du pendule de levage, du pendule de choc et du pendule de décharge, et peut utiliser l'énergie résiduelle de l'échantillon testé par le poinçon pour soulever automatiquement le pendule afin de préparer le test suivant.

II. Caractéristiques techniques :

1. La machine est une machine d'essai semi-automatique à affichage sur écran de micro-ordinateur, utilisant le contrôle par micro-ordinateur PC, peut réaliser le levage - le choc - la mesure - l'opération - l'affichage numérique à l'écran - l'impression et d'autres opérations par micro-ordinateur, haute efficacité, haute précision de test. Après le choc de l'échantillon, l'énergie résiduelle est utilisée pour soulever automatiquement le pendule, afin de préparer le test suivant. L'opération est simple et l'efficacité de travail est élevée. Surtout dans le laboratoire d'essais de choc continus et un grand nombre d'essais de choc dans les industries de la métallurgie, de la fabrication mécanique et autres, elle peut refléter ses avantages. L'ordinateur peut calculer et afficher le travail d'absorption de choc du matériau, l'angle de levage du pendule et la valeur moyenne du test. Selon les besoins des utilisateurs, la transmission de données à distance peut également être réalisée.

opération par micro-ordinateur, haute efficacité, haute précision de test. Après le choc de l'échantillon, l'énergie résiduelle est utilisée pour soulever automatiquement le pendule, afin de préparer le test suivant. L'opération est simple et l'efficacité de travail est élevée. Surtout dans le laboratoire d'essais de choc continus et un grand nombre d'essais de choc dans les industries de la métallurgie, de la fabrication mécanique et autres, elle peut refléter ses avantages. L'ordinateur peut calculer et afficher le travail d'absorption de choc du matériau, l'angle de levage du pendule et la valeur moyenne du test. Selon les besoins des utilisateurs, la transmission de données à distance peut également être réalisée.

2. La machine principale de la machine d'essai a une structure à colonne autoportante, un pendule suspendu de type cantilever et un pendule de type C ;

3. La lame de choc est fixée par des vis, facile à remplacer ;

4. Support de type poutre simplement appuyée pour l'échantillon ;

5. La machine hôte est équipée d'un axe de sécurité et d'un filet de sécurité ;

6. Boîtier de commande manuel et commande par ordinateur, selon les instructions pour compléter l'ensemble du processus de pendule, de choc, de pendule automatique, de test de re-choc.

7. La machine d'essai est conforme à la norme GB/t3803-2002 "inspection de la machine d'essai de choc par pendule", et effectue des essais de choc sur les matériaux métalliques selon la norme GB/t229-2007 "méthode d'essai de choc par pendule Charpy pour les matériaux métalliques".

III. Technique Indicateurs :

1. Énergie de choc : 300J 150J

2. Vitesse de choc : 5,2 m/s

3, Angle du pendule : 150 °

4. Portée du support d'échantillon : 40 mm

5. Coin arrondi de la mâchoire du support : R1,0~1,5 mm

6. Coin arrondi de la lame de choc : R2,0~2,5 mm (R8 mm)

7. Distance entre le centre du pendule et le point d'impact : 750 mm

8. Taille de l'échantillon standard : 10 x 10 (7,5 ou 5) x 55 mm

9. Moment du pendule : M=160,7695 N.m 80,3848 N.m

10. Alimentation et puissance : triphasé quatre fils 50 Hz 380 V 5 A

11. Dimensions hors tout : 2200 x 650 x 1900 mm

12, précision de l'angle : 0,1 °

13. Poids : environ 500 kg

14. Conditions environnementales : pas de milieu corrosif, pas de vibrations et pas d'interférences électromagnétiques fortes dans l'environnement.

IV. Configuration principale de l'équipement

1. Ordinateur hôte : 1 jeu

2. Pendules de 150 J et 300 J respectivement ;

3. Moteur (monté sur la machine principale) : 1 jeu

4. Clé Allen S=12 (siège de clé pour vis de serrage) 1 pièce ;

5. Réglage du support : 1 pièce

6. Dispositif de centrage d'échantillon : 1 jeu

7. Démontage (changement de pendule) : 1 jeu

8. Boulons de pied : 4 jeux

9. Fer incliné réglable : 4 pièces

10. Filet de sécurité : 1 jeu

V. Description de la mesure et du contrôle

1. Ordinateurs de marque Hp

2. Imprimante HP

3. Le système d'exploitation Windows est la plateforme de travail avec affichage à l'écran et opération à la souris.

4. Le logiciel prend en charge plusieurs pendules.

5. Enregistre la force d'impact, l'énergie d'impact, etc. Les valeurs moyennes maximales et minimales ainsi que les écarts types peuvent également être calculés.

6. Traitement automatique des données expérimentales et mesure automatique de la période d'oscillation

7. Tous les paramètres du système sont ouverts, et les opérateurs de niveau utilisateur ont une maîtrise complète du cœur du système.

8. Fonction d'analyse de données parfaite, adaptée à toutes sortes d'analyses de données complexes.

9. Dispose d'un système d'exploitation de fichiers complet. Rapports d'essais, documents d'échantillons, etc.

10. Les données de test sont stockées sous forme de code ASC, et peuvent être retraitées par l'utilisateur avec n'importe quel logiciel de traitement de rapports et de traitement de texte commercial général

11. Un seul ordinateur avec des cartes AD, E/S et autres peut répondre aux besoins de mesure et de contrôle de plusieurs machines d'essai.

Prend en charge toutes sortes d'imprimantes commerciales générales pour stocker les données de test sous forme de code ASC, et n'importe quel logiciel de traitement de rapports et de traitement de texte commercial général peut être utilisé pour retraiter les données de test pour les utilisateurs.
